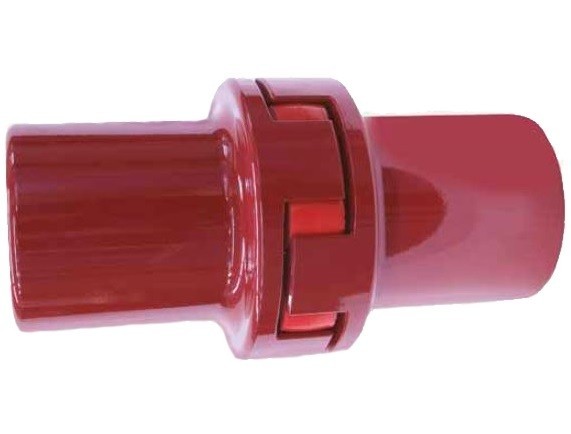

Соединительные муфты серий KLST / KST от компании Pintsch Bubenzer с кулачковым механизмом сцепления валов и упругой эластомерной вставкой-звездочкой (высокопрочный полиуретан в стандартной версии). Прочная стальная конструкция, передача крутящего момента с компенсацией смещения, ударных и вибрационных факторов, электроизоляционные свойства полимерного элемента.
Данная линейка отлично подходит для использования в высокодинамичных приводных узлов, сохраняет упругие свойства в широком диапазоне температур окружающей среды. Модельный ряд выпускается в двух версиях исполнения: с коротким (KST) и удлиненным дизайном (KLST).
Технические характеристики эластомерных кулачковых муфт Pintsch Bubenzer KLST/KST
- Ном. момент: 130 - 2650 Нм;
- Макс. момент: 390 - 7950 Нм;
- Макс. скорость: 3000 - 7250 об/мин;
- Наружный диаметр: 105 - 260 мм;
- Макс. диаметр втулки: 42 - 125 мм;
- Диапазон рабочих температур: -35 … +80 °C.
Параметры типоразмеров соединительных муфт Pintsch Bubenzer KLST/KST
Тип муфты (KLST - длинная, KST - короткая) | Момент, Нм ном. / пик. | Макс. скорость, об/мин | Макс. диаметр втулки, мм |
KLST 100-M_/G_, KST 100-M_/G_ | 130 / 390 | 7250 | 42 |
KLST 125-M_/G_, KST 125-M_/G_ | 250 / 750 | 6000 | 55 |
KLST 145-M_/G_, KST 145-M_/G_ | 400 / 1200 | 5250 | 65 |
KLST 170-M_/G_, KST 170-M_/G_ | 630 / 1900 | 4500 | 85 |
KLST 200-M_/G_, KST 200-M_/G_ | 1100 / 3300 | 3750 | 95 |
KLST 230-M_/G_, KST 230-M_/G_ | 1700 / 5150 | 3250 | 105 |
KLST 260-M_/G_, KST 260-M_/G_ | 2650 / 7950 | 3000 | 125 |
