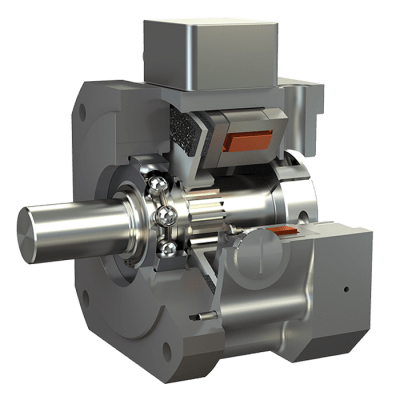

Электромагнитные предохранительные тормоза серии ROBA-topstop от компании Mayr разработаны специально для применения в составе приводного узла серводвигателя, установка на стороне DE-подшипника. Они обеспечивают безопасное удержание вала в любой позиции оси, в том числе при отключении мотора. Данные тормозные модули подходят для условий частого применения и сохраняют рабочие характеристики до конца установленного срока эксплуатации.
Очень компактный дизайн исполнения, высокий уровень защиты от пыли и влаги, оптимизированная конструкция позволяет сохранять температурный режим даже при полном цикле работы. Быстрое реагирование дает минимальное время тормозного хода, для контроля состояния встроена специальная система мониторинга.
Типы конструктивного исполнения предохранительных тормозов ROBA-topstop
- ..899.000.., ..899.000.. одноконтурный, выход сплошной вал на подшипнике
- ..899.001.., ..899.002.. - одноконтурный, выход сплошной вал на подшипнике и встроенная муфта на входе (зажимная втулка или стяжная муфта)
- ..899.011.., .. 899.012.. - одноконтурный, соединительная муфта с фланцем на выходе и встроенная муфта на входе (зажимная втулка или стяжная муфта)
- ..899.111.., ..899.112.. - соединительная муфта без фланца на выходе и встроенная муфта на входе (зажимная втулка или стяжная муфта)
- ..899.200.. - ROBA-topstop dual с двойным контуром (два независимых контура торможения), с валом на подшипнике
- и другие варианты исполнения со специальными фланцами, подробности в прилагаемом каталоге
Технические характеристики предохранительных тормозов Mayr ROBA-topstop
- Тормозной момент: 6 - 400 Нм;
- Мощность катушки: 21 - 86 Вт;
- Напряжения постоянного тока: 12, 24, 104, 180, 207 В;
- Макс. скорость: 3000 - 6000 об/мин;
- Время наложения: 40 - 200 мс;
- Время снятия: 60 - 250 мс;
- Наружный диаметр: 100 - 264 мм;
- Диаметр втулки: 14 - 60 мм;
- Класс защиты корпуса: IP54 (по запросу IP65);
- Класс изоляции: F;
- Диапазон рабочих температур: до -40°C.
Параметры типоразмеров электромагнитных тормозов Mayr ROBA-topstop
Тип тормоза (стандарт, увелич. момент) | Момент, Нм (стандарт / увелич. момент) | Мощность катушки, Вт | Макс. скорость, об/мин |
100/899.00...01, 100/899.00...02 | 6 / 12 | 21 | 6000 |
120/899.00...01, 120/899.00...02 | 12 / 30 | 31,5 | 5000 |
150/899.00...01, 150/899.00...02 | 45 / 90 | 44 | 4000 |
175/899.00...01, 175/899.00...02 | 70 / 120 | 50 | 4000 |
200/899.00...01, 200/899.00...02 | 100 / 160 | 60 | 3000 |
230/899.00...01, 230/899.00...02 | 150 / 300 | 86 | 3000 |
260/899.00...01, 260/899.00...02 | 200 / 400 | 86 | 3000 |
