Бесщеточные синхронные электродвигатели постоянного тока серии HW от компании Parker (Parvex) не имеют каркаса, запатентованная технология, применяются для оснастки шпиндельного оборудования для механической обработки. Характеризуется высокими показателями крутящего момента при низких скоростях работы, сохраняет постоянную мощность на протяжении всего диапазона изменения скоростей, быстрое ускорение. Широкая линейка моделей для максимальной гибкости предложений.

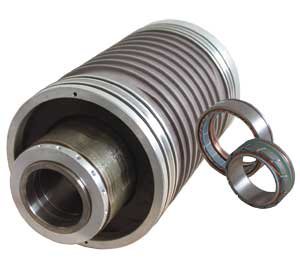

В комплект поставки входят три составляющие: ротор (на постоянных магнитах), статор и резольвер. Охлаждение осуществляется с помощью водяной рубашки. Для защиты от перегрева имеется защитный выключатель (срабатывает при достижении 125 ºС). Обмотка имеет покрытие из пластика для защиты от механических воздействий и лучшей теплоотдачи.
Технические характеристики бескорпусных синхронных серводвигателей Parker HW:
- Номинальная мощность: от 2,3 до 105 кВт;
- Номинальный крутящий момент: от 4,2 до 1500 Нм;
- Диапазон рабочих скоростей: 260 - 23200 об/мин;
- Максимальная скорость: до 50000 об/мин;
- Диапазон рабочих напряжений: 400-480 В;
- Степень защиты: IP00;
- Система охлаждения: водяное охлаждение.
Номинальные характеристики типоразмеров серводвигателей Parker серии HW
| Тип двигателя | Момент, Нм (S1/S3) | Мощность, кВт (S1/S3) | Скорость, об/мин (ном./макс.) | Инерция, кг*м2 |
| HW420BU | 4,2 | 2,3 | 5230/50000 | 0,00049 |
| HW420BP | 4,2 | 5 | 11300/50000 | 0,00049 |
| HW420BK | 4,2 | 10 | 23200/50000 | 0,00049 |
| HW430BQ | 6,7 | 4,7 | 6700/50000 | 0,00068 |
| HW430BL | 6,7 | 10 | 14300/50000 | 0,00068 |
| HW430BI | 6,7 | 15,6 | 22300/50000 | 0,00068 |
| HW620CN | 8,3/10 | 4/4,9 | 4680/30000 | 0,0017 |
| HW620CI | 8,3/10 | 8,6/10,4 | 9930/30000 | 0,0017 |
| HW635CI | 15/18 | 8,5/10 | 5410/30000 | 0,003 |
| HW635CF | 15/18 | 13/15,6 | 8270/30000 | 0,003 |
| HW820RR | 21,5/26 | 7,3/8,8 | 3230/24000 | 0,007 |
| HW820RP | 21,5/26 | 11,6/14 | 5140/24000 | 0,007 |
| HW820CR | 25,8/31 | 8,6/10,3 | 3170/18000 | 0,007 |
| HW820CP | 25,8/31 | 13,4/16 | 4960/18000 | 0,007 |
| HW840CR | 57,3/66 | 8,5/10 | 1420/18000 | 0,0137 |
| HW840CP | 57,3/66 | 13,6/16 | 2270/24000 | 0,0137 |
| HW840CH | 57,3/66 | 28/32 | 4700/24000 | 0,0137 |
| HW840CF | 57,3/70 | 36/44 | 6020/24000 | 0,0137 |
| HW930CI | 102 | 34 | 3180/20000 | 0,034 |
| HW930CF | 102 | 52 | 4870/20000 | 0,034 |
| HW930CC | 102 | 100 | 9500/20000 | 0,034 |
| HW930CJ | 112 | 30 | 2600/20000 | 0,034 |
| HW930CE | 112 | 63 | 5330/20000 | 0,034 |
| HW950CI | 170 | 33 | 1880/20000 | 0,055 |
| HW950CF | 170 | 52 | 2920/20000 | 0,055 |
| HW950CC | 170 | 105 | 5900/20000 | 0,055 |
| HW950CJ | 186 | 30 | 1540/20000 | 0,055 |
| HW950CE | 186 | 63 | 3240/20000 | 0,055 |
| HWA30DN | 260 | 15 | 550/12000 | 0,142 |
| HWA30DF | 260 | 32 | 1190/12000 | 0,142 |
| HWA30DD | 260 | 50 | 1820/12000 | 0,142 |
| HWA30DC | 260 | 67 | 2460/12000 | 0,142 |
| HWA30DB | 260 | 100 | 3710/12000 | 0,142 |
| HWA50DG | 430/510 | 22/26 | 490/12000 | 0,235 |
| HWA50DF | 430 | 31 | 690/12000 | 0,235 |
| HWA50DD | 430 | 49 | 1080/12000 | 0,235 |
| HWA50DC | 430 | 67 | 1480/12000 | 0,235 |
| HWA50DB | 430 | 100 | 2250/12000 | 0,235 |
| HWB20HH | 575 | 46 | 770/8000 | 0,35 |
| HWB20HD | 575 | 95 | 1580/8000 | 0,35 |
| HWB20HJ | 600/710 | 37 | 590/8000 | 0,35 |
| HWB20HE | 600/710 | 77 | 1220/8000 | 0,35 |
| HWB30HH | 860 | 45 | 500/8000 | 0,49 |
| HWB30HD | 860 | 95 | 1050/8000 | 0,49 |
| HWB30HJ | 940/1070 | 35 | 360/8000 | 0,49 |
| HWB30HE | 940/1070 | 76 | 775/8000 | 0,49 |
| HWB40HH | 1150 | 44 | 365/8000 | 0,64 |
| HWB40HD | 1150 | 94 | 780/8000 | 0,64 |
| HWB40HJ | 1250/1400 | 34 | 260/5800 | 0,64 |
| HWB40HE | 1250/1400 | 75 | 573/8000 | 0,64 |
| HWB40HF | 1250/1500 | 62 | 475/8000 | 0,64 |
Купить бескорпусные синхронные серводвигатели Parker серии HW, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
