Синхронные серводвигатели Leroy Somer Unimotor FM

К сравнению
В избранное
Артикул:200023524

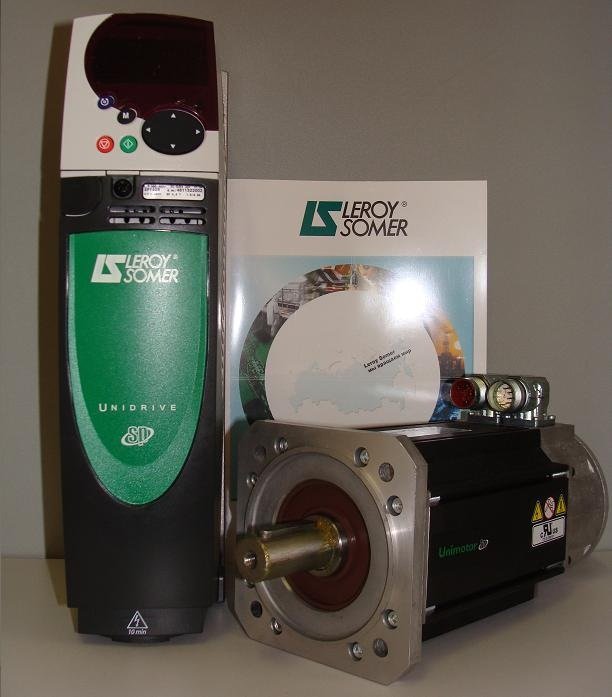

Синхронные серводвигатели Leroy Somer Unimotor FM
Бренд
Предзаказ
55,34 Br
11

Купить в один клик
Доставка по Беларуси
Доставка по Беларуси
On-line оплата
On-line оплата
Система скидок
Система скидок
Возврат товара
Возврат товара
Всегда на связи
Всегда на связи
Описание
Характеристики
Отзывы

Серводвигатели Unimotor FM являются универсальным инструментом для создания высокоэффективных систем позиционирования, применяемых в составе технологического оборудования. Конкурентная стоимость, высокая надежность, минимизация сервисного обслуживания, многофункциональность и полная совместимость с другим оборудованием концерна являлись основными принципами при проектировании сервомоторов. В настоящий момент компании Leroy-Somer и Control Techniques являются лидерами в области серводвигателей и сервоприводов, и готовы предложить комплектное решение на основе своего оборудования.

На протяжении десяти лет мы активно внедряем оборудование своих партнеров, мы используем его в машиностроении, станкостроении, робототехнике, металлургии… Комплектные решения на основе сервоприводов Digitax ST, преобразователей частоты Unidrive Sp, серворедукторов Dynabloc и серводвигателей Unimotor FM, HD позволяют нам минимизировать время запуска и отладки систем управления.

Технические характеристики синхронных электродвигателей Unimotor FM

  • Номинальный момент: 0,72 – 136 Нм;
  • Напряжение питания: 3-х фазное 220 В, 380 В;
  • Рабочая скорость: 1500, 2000, 3000, 4000, 6000 об/мин;
  • Габаритные размеры фланца: 55, 75, 95, 115, 142, 190, 215, 250 мм;
  • Степень защиты: IP65;
  • Типы датчиков обратной связи: резольвер, инкрементальный энкодер 1024, 2048, 4096 имп/оборот, индуктивный однооборотные и многооборотные SIN/COS энкодеры, оптические SIN/COS энокдеры;
  • Опциональные возможности: специальные размеры вала и крепежного фланца, установка электромагнитного парковочного тормоза, соединительные силовые и контрольные кабели с разъемами.

Характеристики типоразмеров сервомоторов Unimotor FM

естественное охлаждение, напряжение питания 220 В

Тип мотора

Мощность,

кВт

Момент, Нм

Скорость,

об/мин

055E2A, 055E2B, 055E2C

0,22 - 0,75

0,68 - 1,48

3000 - 6000

075E2A, 075E2B, 075E2C, 075E2D

0,23 - 1,63

0,9 - 3,8

2000 - 6000

095E2A, 095E2B, 095E2C, 095E2D, 095E2E

0,46 - 2,54

1,3 - 8,2

2000 - 6000

115E2A, 115E2B, 115E2C, 115E2D, 115E2E

0,67 - 3,96

2,2 - 14

2000 - 6000

142E2A, 142E2B, 142E2C, 142E2D, 142E2E

1,11 - 4,96

2,9 - 21,3

2000 - 6000

190E2A, 190E2B, 190E2C, 190E2D, 190E2E,

190E2F, 190E2G, 190E2H

4,19 - 10,6

19,2 - 50,4

2000 - 3000



естественное охлаждение, напряжение питания 400 В

Тип мотора

Мощность,

кВт

Момент,

Нм

Скорость,

об/мин

055U2A, 055U2B, 055U2C

0,22 - 0,75

0,68 - 1,48

3000 - 6000

075U2A, 075U2B, 075U2C, 075U2D

0,23 - 1,63

0,9 - 3,8

2000 - 6000

095U2A, 095U2B, 095U2C, 095U2D, 095U2E

0,46 - 2,54

1,3 - 8,2

2000 - 6000

115U2A, 115U2B, 115U2C, 115U2D, 115U2E

0,67 - 3,96

2,2 - 14

2000 - 6000

142U2A, 142U2B, 142U2C, 142U2D, 142U2E

1,11 - 5,65

2,9 - 21,3

2000 - 6000

190U2A, 190U2B, 190U2C, 190U2D, 190U2E,

190U2F, 190U2G, 190U2H

1,90 - 11,6

7,0 - 54,7

2000 - 4000

250U2D, 250U2E, 250U2F

7,9 - 13,2

62 - 106

1000 - 2500



принудительное охлаждение, напряжение питания 400 В

Тип мотора

Мощность,

кВт

Момент,

Нм

Скорость,

об/мин

075U4D

2,51

4,0

6000

095U4D

8,30

5,8

6000

115U4D, 115U4E

5,03 - 6,74

12,0 - 16,1

4000

142U4C, 142U4E

5,06 - 7,85

16,1 - 25,0

3000

142U4C, 142U4E, 142U4F

11,15 - 17,30

35,5 - 66,5

2000 - 3000


Серводвигатели Unimotor FM, HD полностью совместимы с оборудованием CT / LS, могут быть укомплектованы серворедукторами Dynabloc, сервоприводами Digitax ST или электроприводами Unidrive SP, Unidrive M.

Примеры реализованных проектов на основе сервоприводов и серводвигателей Leroy Somer

Модернизация системы управления токарным станок Heid SDX-NCC 800/420
Главный электропривод: электродвигатель постоянного тока Leroy Somer LSK1604S 87,7 кВт 400В 3000об/мин., управление от тиристорного регулятора скорости DMV2342-350А (современный аналог Mentor MP350A4R);
Электроприводы подач: Серводвигатель Unimotor FM Leroy Somer 190U2C200BACAA 28,4 / 93,5 Нм 2000об/мин, управление от преобразователя частоты Unidrive SP 16T / SP2403 15 кВт, ENCODER PLUS.


Модернизация электроприводов крутильной машины
Приемное устройство: серводвигатель Control Techniques Unimotor FM 115U2B300AAAEA 6,6/26,4Нм, 3000об/мин управление от преобразователя частоты Unidrive SP 4,5T / SP1405 4 кВт.

Создание автоматизированного электропривода трубогибочного стана / трубогиба
Электропривод подачи трубы: асинхронные электродвигатель Leroy-Somer CPLS112M 0607 20,9кВт 1916 об/мин 380В 66,1Гц, управление от электропривода UNIDRIVE SP33T / SP3403 30 кВт;
Электропривод поворотного механизма: синхронный мотор-редуктор (редуктор Ot3433 i=95,4, 20об/мин, 1650Нм и серводвигатель Unimotor FM 142U2C200BACAA 18,4 / 59,4Нм, 2000об/мин), управление от преобразователя частоты Unidrive SP 8T / SP2401 7,5кВт;
Вспомогательные приводы подач: синхронный мотор-редуктор (высокоточный редуктор Dynabloc PJN1402 i=31,5, 66,7 об/мин, 291Нм и сервомотор Unimotor FM 142U2C201BACAA 14,6 / 59,4 Нм, 2000об/мин, оснащен электромагнитным тормозом), управление от электропривода Unidrive SP 8T / SP2401 7,5кВт;
Синхронный мотор-редуктор (высокоточный редуктор Dynabloc PJN1102 i=50, 40об/мин, 194Нм и электродвигатель на постоянных магнитах Control Techniques Unimotor HD 095U2B201BACAA 4 / 12,9Нм 2000об/мин, оснащен электромагнитным тормозом), управление от электропривода Unidrive SP 2,5T / SP1403 3,3кВт.
Мы поставляем следующую электротехническую продукцию Leroy Somer: электродвигатели постоянного тока LSK, TDC, приводы Mentor MP, DMV2322/DMV2342, асинхронные электродвигатели CPLS, LSMV, FLS, PLS, LSES, FLSD, частотные преобразователи Unidrive SP, Digidrive SK, Powerdrive MD, Proxidrive, мотор-редукторы Compabloc,Multibloc, Orthobloc, серводвигатели Unimotor FM, Unimotor HD, сервоприводы Digitax ST, серворедукторы Dynabloc.



По вопросу подбора и получения консультаций просим Вас обращаться к нашим инженерам по тел.: saluteh
