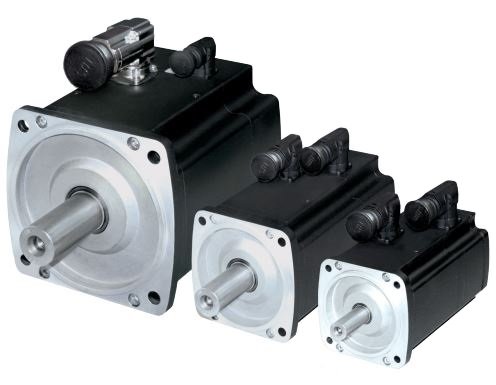

Синхронные сервомоторы на постоянных магнитах серии DSH1 от компании Baumuller предназначены для применения в приложениях требующих высокой точности, с низким крутящим моментом. Отличная производительность в практичном компактном исполнении, они подходят для работы в составе приводов робототехники, маркировщиков, станков прецизионной обработки и других сервосистем для выполнения различного рода задач.
Герметичный корпус высокого класса защиты надежно защищает мотор даже в сложных рабочих условиях. Четыре габаритных высоты и четыре вариации длины оси, большой выбор моделей и опций для оптимального подбора рабочих характеристик. Горизонтальное и вертикальное ориентирование, три типа устанавливаемых систем для отвода тепла. В комплектацию обязательно входит тормозной блок, резольвер.
Технические характеристики сервомоторов Baumuller серии DSH1
- Номинальная мощность: 0,5 - 8,2 кВт;
- Номинальный крутящий момент: 2,2 - 38 Нм;
- Максимальный крутящий момент: 7,8 - 125 Нм;
- Диапазон рабочих скоростей: 1000 - 4000 об/мин;
- Габаритная высота: 45, 56, 71, 100 мм;
- Монтажное исполнение: IM B5, IM V1, IM V2;
- Степень защиты корпуса: IP64 (стандарт), IP65, IP67.
- Охлаждение: IC410;
- Класс изоляции: F.
Типоразмеры сервоприводов Baumuller DSH1
Тип мотора | Мощность, кВт | Момент, Нм | Ток, А | Скорость, об/мин |
DSH1-045KO64U-20-54 | 0,51 | 2,4 | 1,21 | 2000 |
DSH1-045SO64U-20-54 | 0,84 | 4,0 | 1,79 | 2000 |
DSH1-045MO64U-20-54 | 1,09 | 5,2 | 2,2 | 2000 |
DSH1-045KO64U-30-54 | 0,71 | 2,2 | 1,61 | 3000 |
DSH1-045SO64U-30-54 | 1,08 | 3,4 | 2,3 | 3000 |
DSH1-045MO64U-30-54 | 1,28 | 4,1 | 2,6 | 3000 |
DSH1-045KO64U-40-54 | 0,77 | 1,8 | 1,74 | 4000 |
DSH1-045SO64U-40-54 | 1,11 | 2,6 | 2,4 | 4000 |
DSH1-045MO64U-40-54 | 1,31 | 3,1 | 2,6 | 4000 |
DSH1-056KO64U-10-54 | 0,58 | 5,5 | 1,54 | 1000 |
DSH1-056SO64U-10-54 | 1,02 | 9,8 | 2,3 | 1000 |
DSH1-056MO64U-10-54 | 1,31 | 13 | 2,8 | 1000 |
DSH1-056KO64U-20-54 | 1,08 | 5,2 | 2,6 | 2000 |
DSH1-056SO64U-20-54 | 1,84 | 8,8 | 4,0 | 2000 |
DSH1-056MO64U-20-54 | 2,4 | 11 | 4,8 | 2000 |
DSH1-056KO64U-30-54 | 1,47 | 4,7 | 3,3 | 3000 |
DSH1-056SO64U-30-54 | 2,4 | 7,6 | 5,0 | 3000 |
DSH1-056MO64U-30-54 | 3,0 | 9,5 | 5,8 | 3000 |
DSH1-056KO64U-40-54 | 1,69 | 4,0 | 3,6 | 4000 |
DSH1-056SO64U-40-54 | 2,6 | 6,2 | 5,1 | 4000 |
DSH1-071KO64U-10-54 | 1,15 | 11 | 2,7 | 1000 |
DSH1-071SO64U-10-54 | 2,1 | 20 | 4,3 | 1000 |
DSH1-071MO64U-10-54 | 2,6 | 25 | 5,3 | 1000 |
DSH1-071KO64U-20-54 | 2,2 | 10 | 4,7 | 2000 |
DSH1-071SO64U-20-54 | 3,8 | 18 | 7,6 | 2000 |
DSH1-071MO64U-20-54 | 4,6 | 22 | 9,0 | 2000 |
DSH1-071KO64U-30-54 | 3,1 | 9,8 | 6,6 | 3000 |
DSH1-071SO64U-30-54 | 4,8 | 15 | 9,8 | 3000 |
DSH1-071MO64U-30-54 | 5,7 | 18 | 11 | 3000 |
DSH1-071KO64U-40-54 | 3,6 | 8,5 | 7,7 | 4000 |
DSH1-071SO64U-40-54 | 4,6 | 11 | 9,0 | 4000 |
DSH1-100KO64U-10-54 | 2,1 | 20 | 6,0 | 1000 |
DSH1-100SO64U-10-54 | 4,0 | 38 | 9,3 | 1000 |
DSH1-100MO64U-10-54 | 5,3 | 51 | 11,3 | 1000 |
DSH1-100KO64U-20-54 | 3,9 | 18 | 10,8 | 2000 |
DSH1-100SO64U-20-54 | 6,9 | 33 | 14,8 | 2000 |
DSH1-100MO64U-20-54 | 8,2 | 39 | 17,6 | 2000 |
DSH1-100KO64U-30-54 | 4,4 | 14 | 11 | 3000 |
DSH1-100SO64U-30-54 | 7,8 | 25 | 16,9 | 3000 |
Купить синхронные сервомоторы Baumuller серии DSH1, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
