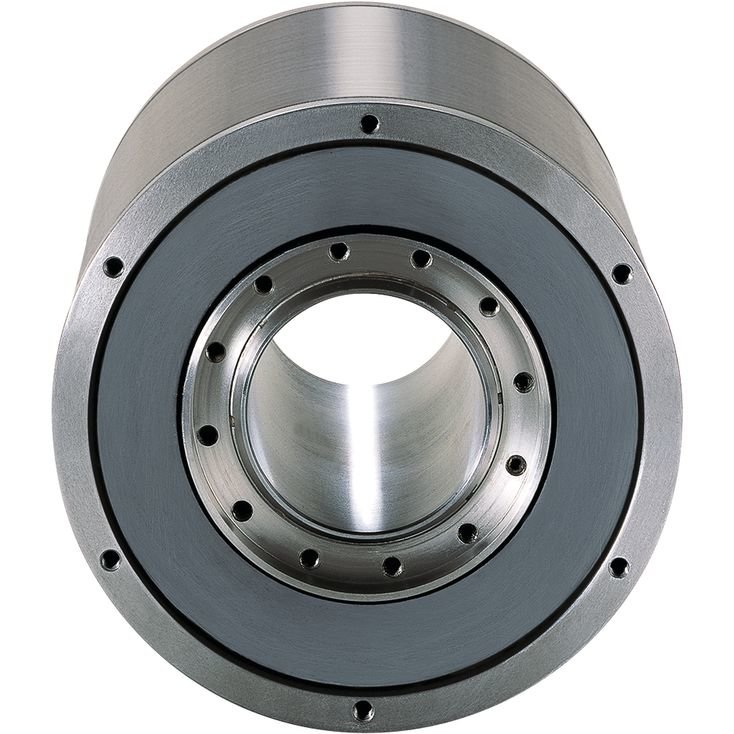

Синхронные бескаркасные электродвигатели серии MBS из семейства IndraDyn H являются идеальным предложением для прямой установки в конструкцию моторных шпинделей. Они полностью оптимизированы для работы с максимальным ускорением, скоростной режим с верхним пределом до 22500 об/мин. Шпиндельные приводы применяются для токарной обработки, фрезерования, шлифования и других специализированных узлов станков механической обработки материалов и изделий.
Сокращение времени цикла и точность выполнения задач, дают несомненную экономическую выгоду в применении данной линейки. Для повышения производительности и соблюдения рабочих температурных параметров установлена эффективная водяная система отвода тепла.
Широкий модельный ряд позволяет выбрать наиболее подходящие варианты для конкретных производственных требований. Восемь размерностей высот с несколькими вариациями длин статора. Высокая жесткость конструкции привода, простота сборки.
Технические характеристики шпиндельных моторов Bosch Rexroth IndraDyn H серии MBS
- Номинальный крутящий момент: 10,7 - 1125 Нм;
- Максимальный крутящий момент: 36,7 - 2750 Нм;
- Максимальная скорость: 1100 - 22500 об/мин;
- Габаритная высота: 120, 160, 180, 200, 220, 270, 300, 340, 510 мм;
- Монтажное исполнение: встраиваемое;
- Степень защиты корпуса: IP00;
- Охлаждение: водяное;
- Класс изоляции: F.
Типоразмеры моторов Bosch Rexroth MBS
Тип двигателя | Момент, Нм | Макс. момент, Нм | Макс. скорость, об/мин |
MSS102B-0800 | 10,7 | 36,7 | 22500 |
MSS102D-0800 | 20 | 45 | 22500 |
MSS102F-0300 | 32 | 75 | 18000 |
MSS102F-0800 | 26 | 68 | 22500 |
MSS142B-0700 | 27,5 | 67 | 19000 |
MSS142D-0700 | 40,5 | 90 | 19000 |
MSS142F-0700 | 53 | 113 | 19000 |
MSS162B-0400 | 50 | 115 | 16500 |
MSS162D-0400 | 70 | 160 | 16500 |
MSS162F-0310 | 90 | 200 | 15500 |
MSS162J-0200 | 120 | 275 | 10000 |
MSS182A-0100 | 12 | 30 | 6000 |
MSS182A-0250 | 12 | 30 | 12000 |
MSS182B-0280 | 100 | 230 | 12000 |
MSS182D-0260 | 140 | 320 | 12000 |
MSS182F-0200 | 200 | 450 | 12000 |
MSS202A-0200 | 105 | 270 | 11000 |
MSS202B-0150 | 141 | 353 | 8200 |
MSS202B-0210 | 128 | 320 | 11500 |
MSS202D-0170 | 163 | 407 | 9300 |
MSS202D-0360 | 136 | 333 | 12500 |
MSS202F-0120 | 194 | 484 | 6600 |
MSS242B-0100 | 250 | 575 | 6000 |
MSS242D-0070 | 375 | 860 | 4200 |
MSS242F-0060 | 425 | 970 | 3600 |
MSS272B-0065 | 400 | 900 | 3000 |
MSS272B-0080 | 400 | 900 | 3200 |
MSS272D-0050 | 525 | 1200 | 2200 |
MSS272F-0040 | 650 | 1500 | 1800 |
MSS312B-0035 | 650 | 1550 | 1500 |
MSS312D-0028 | 820 | 1950 | 1200 |
MSS312D-0060 | 820 | 1950 | 2400 |
MSS312F-0028 | 975 | 2275 | 1200 |
MSS312H-0025 | 1125 | 2750 | 1100 |
MSS312H-0085 | 1100 | 2750 | 3400 |
MSS482A-0200 | 120 | 275 | 4000 |
