Описание

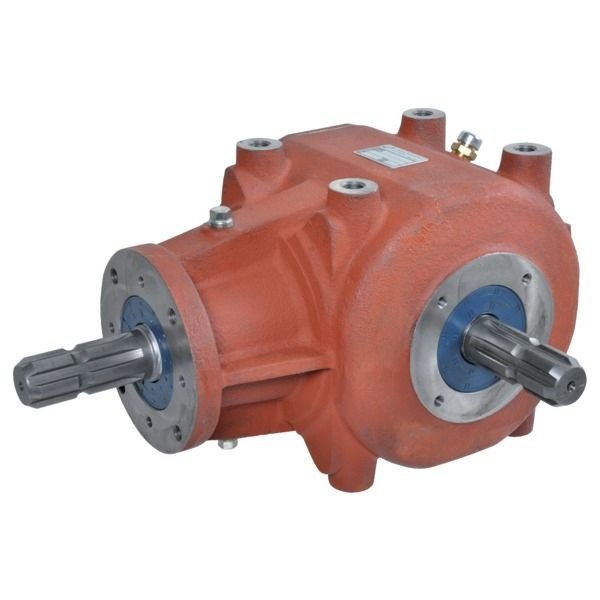

Одноступенчатые конические редукторы и мультипликаторы для стандартных сельскохозяйственных применений, косилок, шнековых буров и рулонных пресс-сборщиков серий T-290A, T-290HD, TL-290A, T-290F от компании Comer Industries служат для передачи мощности с уменьшением или увеличением частоты оборотов, а также без изменения значения скорости. Модельный ряд базовой линейки составлен из двадцати типов конфигураций с различными видами соединений используемых валов. Прочный чугунный корпус с компактным дизайном и четырьмя точками крепления, четырнадцать вариантов монтажного позиционирования.
Силовые передачи Comer Industries охватывают широкий спектр приложений промышленного и сельскохозяйственного сектора. Ассортимент представлен как стандартными, так и специализированными версиями исполнения для выполнения конкретных функций в составе привода узкопрофильного назначения.
Технические характеристики угловых редукторов и мультипликаторов Comer T-290A, T-290HD, TL-290A, T-290F
- Крутящий момент (на выходе): 328 - 2180 Нм;
- Макс. мощность: 33 - 96,0 кВт;
- Коэффициент передачи: 1,47 - 3,00 (мультипликаторы), 1,00 - 3,00 (редукторы);
- Макс. скорость на входе: 540, 1000 об/мин.
Параметры типоразмеров конических передач Comer T-290A, T-290HD для стандартных с/х приложений
Код | Переда- точное число | Мощность, кВт | Момент, Нм | Конфигурация вала (диаметр) | |
вход | выход | ||||
мультипликаторы | |||||
9.290.023 | 3,00 | 57,3 | 328 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.704 | 3,00 | 57,3 | 983 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.709 | 3,00 | 57,3 | 983 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.021 | 2,42 | 58,8 | 417 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.007 | 1,86 | 62,5 | 576 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.008 | 1,86 | 62,5 | 576 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) |
9.290.706 | 1,62 | 65,0 | 688 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.017 | 1,47 | 69,8 | 815 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.104 | 3,00 | 96,0 | 312 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) |
редукторы | |||||
9.290.024 | 1,00 | 66,2 | 1135 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) |
9.290.025 | 1,00 | 66,2 | 1135 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) |
9.290.026 | 1,00 | 66,2 | 1135 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.017 | 1,47 | 62,5 | 1576 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.706 | 1,62 | 60,0 | 1667 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.007 | 1,86 | 55,1 | 1758 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.008 | 1,86 | 55,1 | 1758 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) |
9.290.009 | 2,07 | 51,5 | 1828 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.021 | 2,42 | 41,9 | 1739 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
9.290.023 | 3,00 | 33,0 | 1698 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (1" 3/8 Z6) |
Специализированные версии исполнения TL-290A, T-290F, T-290HD
Код | Переда- точное число | Мощность, кВт | Момент, Нм | Конфигурация вала (диаметр) | |
вход | выход | ||||
мультипликаторы для косилок TL-290A | |||||
9.290.764 | 3,00 | 57,3 | 328 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.600 | 3,00 | 57,3 | 326 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6)
|
9.290.606 | 3,00 | 57,3 | 328 | шлицевый вал (36 х 40, DIN5482) | шлицевый вал (36 х 40, DIN5482) шлицевый вал (1" 3/8 Z6) |
9.290.609 | 3,00 | 78,7 | 243 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.610 | 3,00 | 79,0 | 244 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.628 | 3,00 | 57,3 | 328 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) |
9.290.639 | 3,00 | 62,3 | 356 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.762 | 3,00 | 57,3 | 328 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.756 | 3,00 | 57,3 | 328 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.755 | 2,42 | 58,8 | 417 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.759 | 1,86 | 62,5 | 576 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.763 | 1,60 | 91,1 | 527 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
9.290.737 | 1,60 | 91,1 | 527 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.765 | 1,60 | 91,1 | 527 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (1" 3/8 Z6) цилиндрический вал со шпонкой (40 мм) |
9.290.784 | 1,60 | 88,2 | 504 | шлицевый вал (1" 3/8 Z6) | цилиндрический вал со шпонкой (40 мм) |
редукторы для косилок TL-290A | |||||
9.290.347 | 2,07 | 51,5 | 1828 | шлицевый вал (1" 3/8 Z6) | шлицевый вал (36 х 40, DIN5482) |
редукторы для шнековых буров T-290F | |||||
9.290.003 | 3,00 | 26,5 | 1361 | шлицевый вал (1" 3/8 Z6) | фланцевое крепление |
редукторы для рулонных пресс-подборщиков T-290HD | |||||
9.290.100 | 1,63 | 78,0 | 2180 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (40 х 2 х 18, DIN5480) |
9.290.102 | 3,00 | 58,0 | 1694 | шлицевый вал (1" 3/8 Z6) | 2 шлицевых вала (40 х 2 х 18, DIN5480) |
Купить угловые редукторы и мультипликаторы Comer T-290A, T-290HD, TL-290A, T-290F, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
Характеристики
| Присоединение: | угловой |
