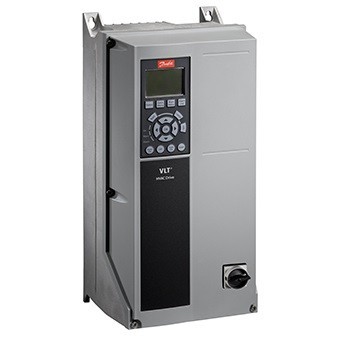

Преобразователи частоты VLT HVAC Drive FC 102 разработаны специально для эффективного функционирования насосов, компрессоров и вентиляторов. В их программный блок встроены все необходимые алгоритмы и инструменты для успешного ведения технологических процессов характерных для данной области применения. Максимальная оптимизация энергопотребления экономит приводные ресурсы и обеспечивает экономическую выгоду эксплуатации.
Широкие возможности для гибкой настройки оборудования, современное программное сопровождение и удобный интерфейс для обслуживания. Благодаря встроенному интеллектуальному управлению для большинства случаев ПЛК и вовсе не потребуется. Модульная архитектура позволяет модернизировать систему при необходимости, большой выбор опциональных блоков и аксессуаров. Для самых суровых условий имеются версии защиты до уровня с полностью герметичными корпусами.
Огромный ассортимент силовых вариаций исполнения, диапазон применений от малых до сверхвысоких значений мощностей, несколько типов номинала низковольтного питания в пределах 200 - 690 В. Во все модели встроены дроссели постоянного тока и фильтры против помех.
Технические характеристики электроприводов Danfoss VLT AQUA Drive FC 202
- Напряжение питания: 3AC 200 - 240 В, 380 - 480 В, 525 - 600 В, 525 - 690 В;
- Мощность электродвигателя: 1,1- 1400 кВт;
- Выходной ток: 2,1 - 1720 А;
- Методы управления: скалярный, векторный (сенсорный и бессенсорный), управление вектором магнитного потока;
- Выходная частота: 0 - 590 Гц;
- Допустимые перегрузки: нормальный режим - до 110% от ном. тока на протяжении 60 сек;
- Класс защиты корпуса: IP00, IP20, IP21, IP54, IP55, IP66;
- Интерфейсы: RS485, USB, опционально PROFIBUS, DeviceNet, AK-LonWorks, BACnet, BACnet/IP, PROFINET, EtherNet/IP, Modbus TCP;
- Средства для визуализации и настройки: пульт управления с ЖК-дисплеем, кнопочная навигация, программное обеспечение для контроля и параметрирования с помощью персонального компьютера;
- Другие особенности и функции: интеллектуальный логический контроллер, встроенные профильные функции (для насосов, вентиляторов и компрессоров), автоматическая оптимизация энергопотребления, безопасное снятие крутящего момента, ограничение максимальной скорости и другие.
Конфигурация входов/выходов VLT HVAC Drive FC 102
- аналоговые: 2 входа и 1 выход;
- цифровые: 6 входов и 2 выхода;
- релейные: 2 выхода;
- подключение датчиков обратной связи.
Опциональные модули привода VLT HVAC Drive FC 102
- Модули протоколов промышленных сетей.
- Плата расширения ввода/вывода.
- Модули для подключения датчиков обратной связи.
- Модули расширения функций безопасности.
- Модули для подключения температурных сенсоров.
- Расширение системы управления движением.
- Резервный источник питания (DC 24 В).
Параметры типоразмеров электроприводов VLT HVAC Drive FC 102
напряжение питающей сети 200 - 240 В
Тип привода | Ток, А | Мощность, кВт |
FC-102P1K1T2… | 6,6 | 1,1 |
FC-102P1K5T2… | 7,5 | 1,5 |
FC-102P2K2T2… | 10,6 | 2,2 |
FC-102P3K0T2… | 12,5 | 3,0 |
FC-102P3K7T2… | 16,7 | 3,7 |
FC-102P5K5T2… | 24,2 | 5,5 |
FC-102P7K5T2… | 30,8 | 7,5 |
FC-102P11KT2… | 46,2 | 11 |
FC-102P15KT2… | 59,4 | 15 |
FC-102P18KT2… | 74,8 | 18,5 |
FC-102P22KT2… | 88,0 | 22 |
FC-102P30KT2… | 115 | 30 |
FC-102P37KT2… | 143 | 37 |
FC-102P45KT2… | 170 | 45 |
напряжение питающей сети 380 - 480 В
Тип привода | Ток, А | Мощность, кВт |
FC-102P1K1T4… | 3,0 | 1,1 |
FC-102P1K5T4… | 4,1 | 1,5 |
FC-102P2K2T4… | 5,6 | 2,2 |
FC-102P3K0T4… | 7,2 | 3,0 |
FC-102P4K0T4… | 10 | 4,0 |
FC-102P5K5T4… | 13 | 5,5 |
FC-102P4K0T4… | 16 | 7,5 |
FC-102P11KT4… | 24 | 11 |
FC-102P15KT4… | 32 | 15 |
FC-102P18KT4… | 37,5 | 18 |
FC-102P22KT4… | 44 | 22 |
FC-102P30KT4… | 61 | 30 |
FC-102P37KT4… | 73 | 37 |
FC-102P45KT4… | 90 | 45 |
FC-102P55KT4… | 106 | 55 |
FC-102P75KT4… | 147 | 75 |
FC-102P90KT4… | 177 | 90 |
напряжение питающей сети 380 - 500 В
Тип привода | Ток, А | Мощность мотора, кВт | ||
норм. режим | тяж. режим | норм. режим | тяж. режим | |
FC-302N90KT5 | 110 | 90 | 212 | 177 |
FC-302N110T5 | 132 | 110 | 260 | 212 |
FC-302N132T5 | 160 | 132 | 315 | 260 |
FC-302N160T5 | 200 | 160 | 395 | 315 |
FC-302N200T5 | 250 | 200 | 480 | 395 |
FC-302N250T5 | 315 | 250 | 588 | 480 |
FC-302P250T5 | 315 | 250 | 600 | 480 |
FC-302P315T5 | 355 | 315 | 658 | 600 |
FC-302P355T5 | 400 | 355 | 745 | 658 |
FC-302P400T5 | 450 | 400 | 800 | 695 |
FC-302P450T5 | 500 | 450 | 880 | 800 |
FC-302P500T5 | 560 | 500 | 990 | 880 |
FC-302P560T5 | 630 | 560 | 1120 | 990 |
FC-302P630T5 | 710 | 630 | 1260 | 1120 |
FC-302P710T5 | 800 | 710 | 1460 | 1260 |
FC-302P800T5 | 1000 | 800 | 1720 | 1460 |
FC-302N90KT5 | 132 | 110 | 190 | 160 |
FC-302N110T5 | 160 | 132 | 240 | 190 |
FC-302N132T5 | 200 | 160 | 302 | 240 |
FC-302N160T5 | 250 | 200 | 361 | 302 |
FC-302N200T5 | 315 | 250 | 443 | 361 |
FC-302N250T5 | 355 | 315 | 535 | 443 |
FC-302P250T5 | 355 | 315 | 540 | 443 |
FC-302P315T5 | 400 | 355 | 590 | 540 |
FC-302P355T5 | 500 | 400 | 678 | 590 |
FC-302P400T5 | 530 | 500 | 730 | 678 |
FC-302P450T5 | 560 | 530 | 780 | 730 |
FC-302P500T5 | 630 | 560 | 890 | 780 |
FC-302P560T5 | 710 | 630 | 1050 | 890 |
FC-302P630T5 | 800 | 710 | 1160 | 1050 |
FC-302P710T5 | 1000 | 800 | 1380 | 1160 |
FC-302P800T5 | 1100 | 1000 | 1530 | 1380 |
напряжение питающей сети 525 - 600 В
Тип привода | Ток, А | Мощность, кВт |
FC-102P1K1T6… | 2,6 | 1,1 |
FC-102P1K5T6… | 2,9 | 1,5 |
FC-102P2K2T6… | 4,1 | 2,2 |
FC-102P3K0T6… | 5,2 | 3,0 |
FC-102P3K7T6… | - | 3,7 |
FC-102P4K0T6… | 6,4 | 4,0 |
FC-102P5K5T6… | 9,5 | 5,5 |
FC-102P4K0T6… | 11,5 | 7,5 |
FC-102P11KT6… | 19 | 11 |
FC-102P15KT6… | 23 | 15 |
FC-102P18KT6… | 28 | 18 |
FC-102P22KT6… | 36 | 22 |
FC-102P30KT6… | 43 | 30 |
FC-102P37KT6… | 54 | 37 |
FC-102P45KT6… | 65 | 45 |
FC-102P55KT6… | 87 | 55 |
FC-102P75KT6… | 105 | 75 |
FC-102P90KT6… | 137 | 90 |
напряжение питающей сети 525 - 690 В
Тип привода | Ток, А | Мощность мотора, кВт | ||
норм. режим | тяж. режим | норм. режим | тяж. режим | |
FC-102P1K1T7… | 2,1 | - | 1,1 | - |
FC-102P1K5T7… | 2,7 | - | 1,5 | - |
FC-102P2K2T7… | 3,9 | - | 2,2 | - |
FC-102P3K0T7… | 4,9 | - | 3,0 | - |
FC-102P4K0T7… | 6,1 | - | 4,0 | - |
FC-102P5K5T7… | 9,0 | - | 5,5 | - |
FC-102P4K0T7… | 11 | - | 7,5 | - |
FC-102P11KT7… | 14 | - | 11 | - |
FC-102P15KT7… | 19 | - | 15 | - |
FC-102P18KT7… | 23 | - | 18 | - |
FC-102P22KT7… | 28 | - | 22 | - |
FC-102P30KT7… | 36 | - | 30 | - |
FC-102P37KT7… | 43 | - | 37 | - |
FC-102P45KT7… | 54 | - | 45 | - |
FC-102P55KT7… | 65 | - | 55 | - |
FC-102P75KT7… | 87 | - | 75 | - |
FC-102P90KT7… | 105 | - | 90 | - |
FC-302N55KT7 | 90 | 76 | 55 | 45 |
FC-302N75KT7 | 113 | 90 | 75 | 55 |
FC-302N90KT7 | 137 | 113 | 90 | 75 |
FC-302N110T7 | 162 | 137 | 110 | 90 |
FC-302N132T7 | 201 | 162 | 132 | 110 |
FC-302N160T7 | 253 | 201 | 160 | 132 |
FC-302N200T7 | 303 | 253 | 200 | 160 |
FC-302N250T7 | 360 | 303 | 250 | 200 |
FC-302N315T7 | 418 | 360 | 315 | 250 |
FC-302P355T7 | 470 | 395 | 355 | 300 |
FC-302P400T7 | 523 | 429 | 400 | 315 |
FC-302P500T7 | 596 | 523 | 450 | 400 |
FC-302P560T7 | 630 | 596 | 500 | 450 |
FC-302P630T7 | 763 | 659 | 560 | 500 |
FC-302P710T7 | 889 | 763 | 670 | 560 |
FC-302P800T7 | 988 | 889 | 750 | 670 |
FC-302P900T7 | 1108 | 988 | 850 | 750 |
FC-302P1M0T7 | 1317 | 1108 | 1000 | 850 |
FC-302P1M2T7 | 1479 | 1317 | 1100 | 1000 |
FC-302N55KT7 | 86 | 73 | 75 | 55 |
FC-302N75KT7 | 108 | 86 | 90 | 75 |
FC-302N90KT7 | 131 | 108 | 110 | 90 |
FC-302N110T7 | 155 | 131 | 132 | 110 |
FC-302N132T7 | 192 | 155 | 160 | 132 |
FC-302N160T7 | 242 | 192 | 200 | 160 |
FC-302N200T7 | 290 | 242 | 250 | 200 |
FC-302N250T7 | 344 | 290 | 315 | 250 |
FC-302N315T7 | 400 | 344 | 400 | 315 |
FC-302P355T7 | 450 | 380 | 450 | 355 |
FC-302P400T7 | 500 | 410 | 500 | 400 |
FC-302P500T7 | 570 | 500 | 560 | 500 |
FC-302P560T7 | 630 | 570 | 630 | 560 |
FC-302P630T7 | 730 | 630 | 710 | 630 |
FC-302P710T7 | 850 | 730 | 800 | 710 |
FC-302P800T7 | 945 | 850 | 900 | 800 |
FC-302P900T7 | 1060 | 945 | 1000 | 900 |
FC-302P1M0T7 | 1260 | 1060 | 1200 | 1000 |
FC-302P1M2T7 | 1415 | 1260 | 1400 | 1200 |
Купить частотные преобразователи Danfoss VLT HVAC Drive FC 102, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
