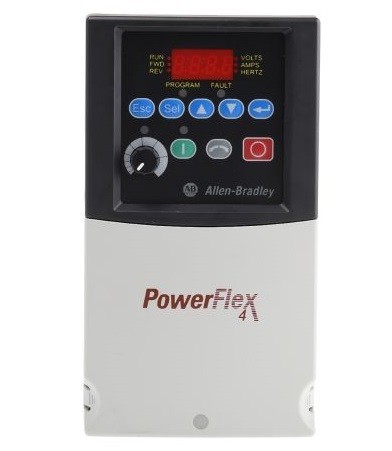

Ультракомпактный и чрезвычайно простой в обращении электропривод PowerFlex 4 от компании Allen-Bradley предназначен для управления асинхронными моторами малой мощности (до 3,7 кВт). В качестве инструмента настройки скорости вращения электродвигателя, используется бессенсорный метод вольт-частотного регулирования. Экономичное и практичное решение для множества областей применения, в частности для оснащения производственных станков, насосного оборудования, конвейеров, вентиляторов и т. д.
Ассортимент моделей серии представлен двумя типами размерностей, доступны к заказу три типа параметров напряжения сети. В зависимости от типоразмера и номинальных данных в комплектацию могут быть включены фильтры ЭМС (тип S) и тормозные блоки. Все модели имеют удобный интерфейс оператора с ЖК-экраном, а также предусмотрены программные средства для параметрирования с помощью ПК.
Технические характеристики преобразователей Allen-Bradley серии PowerFlex 4
- Напряжение питания: 100 - 120 В, 200 - 240 В, 380 - 480 В;
- Мощность электромотора: 0,2 - 3,7 кВт;
- Выходной ток: 1,4 - 17,5 A;
- Методы управления: скалярный (вольт-частотный);
- Выходная частота: 0 - 400 Гц;
- Допустимые перегрузки: 150% от ном. тока в течение 1 минуты, 200% в течение 3 сек;
- Класс защиты корпуса: IP20 (по запросу IP30);
- Встроенные интерфейсы: RS485, опционально EtherNet/IP, ControlNet, DeviceNet, BACnet, LonWorks, PROFIBUS DP;
- Средства для визуализации и настройки: 4-значный ЖК-дисплей со светодиодной индикацией, программное обеспечение DriveExplorer, DriveTools SP для работы с ПК;
- Встроенные функции: 4 предустановки для скорости, 10 наиболее популярных параметров применений, iR-компенсация и компенсация скольжения, несколько режимов настройки останова, две независимых установки для времени разгона и торможения, электронная защита от перегрузки и другие.
Конфигурация входов/выходов PowerFlex 4
- аналоговые: 1 вход;
- цифровые: 5 входов;
- релейные: 1 выход.
Опциональные модули привода PowerFlex 4
- Дистанционный пульт управления встраиваемый и портативный.
- Модули для подключения промышленных сетей.
- и другие опции (см. прилагаемый каталог).
Параметры типоразмеров электроприводов PowerFlex 4 (код 22A-..)
напряжение питания 100 - 120 В (50 Гц), 1 фаза, без фильтра ЭМС
Тип привода | Ток, А | Мощность мотора, кВт |
22A-V1P5N104, 22A-V1P5F104 | 1,5 | 0,2 |
22A-V2P3N104, 22A-V2P3F104 | 2,3 | 0,4 |
22A-V4P5N104, 22A-V4P5F104 | 4,5 | 0,75 |
22A-V6P0N104, 22A-V6P0F104 | 6,0 | 1,1 |
напряжение питания 200 - 240 В (50 Гц), 1 фаза
Тип привода | Ток, А | Мощность мотора, кВт |
без тормоза | ||
22A-A1P4N103(113) | 1,4 | 0,2 |
22A-A2P1N103(113) | 2,1 | 0,4 |
22A-A3P6N103(113) | 3,6 | 0,75 |
22A-A6P8N103(113) | 6,8 | 1,5 |
22A-A9P6N103(113) | 9,8 | 2,2 |
с тормозом | ||
22A-A1P5N114 | 1,5 | 0,2 |
22A-A2P3N114 | 2,3 | 0,4 |
22A-A4P5N114 | 4,5 | 0,75 |
22A-A8P0N114 | 8,0 | 1,5 |
без фильтра ЭМС | ||
22A-A1P5N104, 22A-A1P5F104 | 1,5 | 0,2 |
22A-A2P3N104, 22A-A2P3F104 | 2,3 | 0,4 |
22A-A4P5N104, 22A-A4P5F104 | 4,5 | 0,75 |
22A-A8P0N104, 22A-A8P0F104 | 8,0 | 1,5 |
напряжение питания 200 - 240 В (50 Гц), 3 фазы, без фильтра ЭМС
Тип привода | Ток, А | Мощность мотора, кВт |
22A-B1P5N104, 22A-B1P5F104 | 1,5 | 0,2 |
22A-B2P3N104, 22A-B2P3F104 | 2,3 | 0,4 |
22A-B4P5N104, 22A-B4P5F104 | 4,5 | 0,75 |
22A-B8P0N104, 22A-B8P0F104 | 8,0 | 1,5 |
22A-B012N104, 22A-B012F104 | 12,0 | 2,2 |
22A-B017N104, 22A-B017F104 | 17,5 | 3,7 |
напряжение питания 380 - 480 В (50 Гц), 3 фазы, без фильтра ЭМС
Тип привода | Ток, А | Мощность мотора, кВт |
22A-D1P4N104, 22A-D1P4F104 | 1,4 | 0,4 |
22A-D2P3N104, 22A-D1P4F104 | 2,3 | 0,75 |
22A-D4P0N104, 22A-D4P0F104 | 4,0 | 1,5 |
22A-D6P0N104, 22A-D6P0F104 | 6,0 | 2,2 |
22A-D8P7N104, 22A-D8P7F104 | 8,7 | 3,7 |
Купить частотные преобразователи PowerFlex 4 от Allen-Bradley, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
