Name: Планетарные редукторы Kollmorgen NemaTRUE 90 NTR
Brand: Kollmorgen
SKU: 200025894

Главная

Каталог

Приводы

Мотор-редукторы

Планетарные мотор-редукторы

Планетарные редукторы Kollmorgen NemaTRUE 90 NTR

Описание

Характеристики

Отзывы

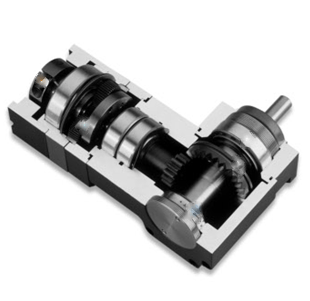

Ортогональные планетарные редукторы NemaTRUE 90 от компании Kollmorgen это экономичное и производительное предложение, характеризующееся высокой точностью и надежностью в работе. Улучшены параметры в отношении устойчивости к нагрузкам, установлена универсальная монтажная система RediMount для быстрой и простой состыковки с любыми серводвигателями. Максимально легкая интеграция без лишних затрат и конструктивных элементов.

Каркас изготовлен из анодированного алюминия и тем самым надежно защищен от коррозии и имеет относительно малый вес. Шестерни выполнены из стали твердости HRC 55-60, для сопротивления радиальным и осевым нагрузкам в опорных узлах усилены коническими роликовыми подшипниками. Модельный ряд из трех габаритных типажей, доступен в одноступенчатой конфигурации.

Технические характеристики угловых планетарных редукторов Kollmorgen NemaTRUE 90

Передаточное число: 1 - 500;
Количество ступеней: 1;
Максимальный момент: 20 - 255 Нм;
Эффективность: 98 % (1 - 5P), 93 % (5 - 50), 88 % (60 - 500);
Люфт: 13 угловых минут (1 - 5P), 15 угловых минут (5 - 500).

Типоразмеры редукторов Kollmorgen NemaTRUE 90

Тип редуктора	Коэффициент редукции	Макс. момент, Нм
NTR23-001	1	22
NTR23-002	2	41
NTR23-003	3	31
NTR23-004	4	27
NTR23-005P	5P	20
NTR23-005T	5T	41
NTR23-006	6	41
NTR23-009	9	33
NTR23-010	10	41
NTR23-012	12	28
NTR23-015	15	34
NTR23-020	20	41
NTR23-025	25	22
NTR23-030	30	34
NTR23-040	40	30
NTR23-050	50	23
NTR23-060	60	41
NTR23-075	75	35
NTR23-090	90	35
NTR23-100	100	41
NTR23-120	120	31
NTR23-125	125	23
NTR23-150	150	36
NTR23-200	200	41
NTR23-250	250	23
NTR23-300	300	36
NTR23-400	400	31
NTR23-500	500	23
NTR34-001	1	56
NTR34-002	2	126
NTR34-003	3	102
NTR34-004	4	79
NTR34-005P	5P	66
NTR34-005T	5T	126
NTR34-006	6	126
NTR34-009	9	111
NTR34-010	10	126
NTR34-012	12	85
NTR34-015	15	115
NTR34-020	20	126
NTR34-025	25	72
NTR34-030	30	118
NTR34-040	40	89
NTR34-050	50	74
NTR34-060	60	126
NTR34-075	75	122
NTR34-090	90	123
NTR34-100	100	126
NTR34-120	120	92
NTR34-125	125	75
NTR34-150	150	124
NTR34-200	200	126
NTR34-250	250	76
NTR34-300	300	125
NTR34-400	400	94
NTR34-500	500	77
NTR42-001	1	183
NTR42-002	2	255
NTR42-003	3	230
NTR42-004	4	179
NTR42-005P	5P	147
NTR42-005T	5T	255
NTR42-006	6	255
NTR42-009	9	253
NTR42-010	10	255
NTR42-012	12	195
NTR42-015	15	255
NTR42-020	20	255
NTR42-025	25	165
NTR42-030	30	255
NTR42-040	40	207
NTR42-050	50	169
NTR42-060	60	255
NTR42-075	75	255
NTR42-090	90	255
NTR42-100	100	255
NTR42-120	120	214
NTR42-125	125	174
NTR42-150	150	255
NTR42-200	200	255
NTR42-250	250	176
NTR42-300	300	255
NTR42-400	400	220
NTR42-500	500	178
