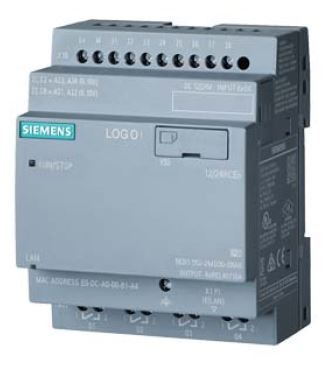

Логические контроллеры Siemens LOGO 6ED1052-2MD00-0BA9

Логические контроллеры SIEMENS серии LOGO 6ED1052-2MD00-0BA8, изготавливаются в компактных корпусах из пластика, с учётом класса защиты IP20. Предназначаются для установки на стандартные профильные DIN-рейки или на вертикальную плоскую поверхность. В верхней части корпуса расположены клеммы для подключения цепи питания, а также датчиков или органов ручного управления. Клеммы для подключения исполнительных устройств расположены в нижней части корпуса. Набор остальных элементов зависит от типа конкретного модуля. В правой боковой стенке корпуса каждого модуля расположен интерфейс внутренней шины. В момент поставки модуля интерфейс внутренней шины скрыт за пластиковой крышкой. В правую стенку корпуса каждого модуля расширения вмонтированы специальные штифты, а на фронтальной панели расположен ползунок перевода соединителя внутренней шины в рабочее положение. Наиболее простые устройства управления могут быть построены на основе одного логического модуля. Для построения более сложных устройств он дополняется необходимым набором модулей расширения. Обмен данными с большинством модулей расширения выполняется через внутреннюю шину логического модуля. Подключение модуля расширения к его внутренней шине можно выполнить лишь в том случае, если штифты попадают в специальные пазы предшествующего модуля. Аналоговые и коммуникационные модули могут подключаться к модулям любого типа. Для повышения общего быстродействия устройства управления после логического модуля рекомендуется устанавливать сначала дискретные, потом аналоговые, потом коммуникационные модули расширения. Кроме модулей расширения к каждому логическому модулю может быть дополнительно подключен внешний текстовый дисплей LOGO! TD для отображения состояния линий, а также при отладке системы управления или поиска неисправностей.
