Гибкий крановый кабель среднего напряжения Conductix-Wampfler WG / WG-D представлен силовыми моделями и комбинированными с каналами для передачи данных (маркировка D). Имеет достаточно упругую конструкцию, идеально подходит для работы с моторизированными катушками, также для питания контейнерных крановых установок (с высотой монтажа не более 7 метров), для тяжелой техники (горные выработки), судовых и промышленных разгрузочных кранов, стакер-реклаймеров.
Кабель усилен оплеткой в противодействие эффекту кручения, оболочки связаны между собой вулканизированной связью, высокая степень прочности к растяжению. Компактность и малый вес благодаря оптимизированному дизайну и высококачественным материалам. Подходит для наружных работ, не содержит силикон.
Технические характеристики кабеля Conductix-Wampfler WG / WG-D:
- Количество токопроводящих жил: 3 - 5;
- Оптоволокно (маркировка FO): 12 волокон, одномодовые E9/125 и мультимодовые 50/125 и 62.5/125;
- Сечение жилы: 25 - 150 мм²;
- Диаметр: 39 - 73 мм;
- Номинальное напряжение: 6 - 10 кВ / 8,7 - 15 кВ / 12 - 20 кВ;
- Проводник: электролитическая медь, тонкопроволочная;
- Конфигурация: гибкий, лучше чем класс 5 (IEC 60228);
- Разметка жил: в соответствии с DIN VDE 0250 часть 813;

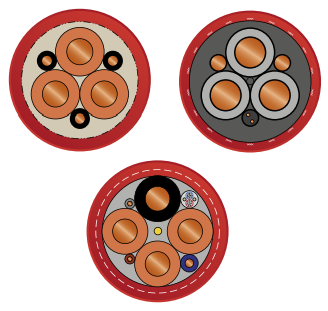

- Скрутка жил: малая, провод заземления разделен на три части или на две в присутствии оптоволокна;
- Изоляция: двойная, полупроводящий каучук + проводящая резина;
- Внутренняя оболочка: специальное соединение на базе этиленпропиленовой резины (EPR), аналог 5GM3, усилена полиэфирной оплеткой против кручения;
- Защитный слой:оплетка, вулканизированная связь между внутренней и наружной оболочками;
- Внешняя оболочка: специальное соединение на базе полихлоропрена (PCP),аналог 5GM5;
- Максимальная рабочая скорость (м/мин): 120;
- Максимальное натяжение (Н/мм²): 20;
- Минимальный радиус изгиба: 6 х диаметр кабеля (намотка), 7,5 х диаметр кабеля (направляющие блоки), для направляющего шкива S-типа ограничение 20 x диаметр кабеля;
- Максимально допустимая температура для проводника: +90 °С;
- Температура неподвижно: -40 °C ... +80 °C;
- Температура подвижно: -25 °C ... +80 °C;
Типоразмеры: R-(N)TSCGEWOEU, R-(N)TSCGEWOEU-FO.
Требование к окружающей среде: использование на открытом воздухе и в помещениях, устойчив к воздействию ультрафиолетового излучения, озона, масел, влаги, не горюч (DIN VDE 0482 265-2-1, IEC 60332-1).
