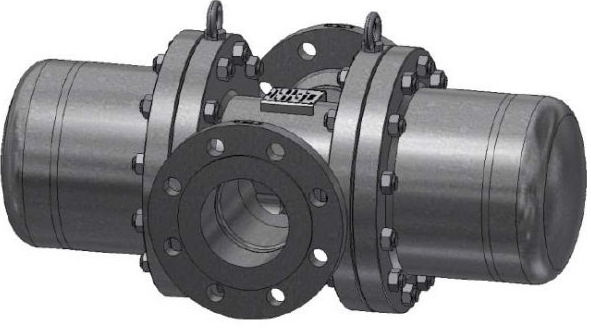

Конденсатоотводчик поплавковый сдвоенный FLT22SS/TW PN25 нержавеющая сталь
FLT22SS/TW - конденсатоотводчик (со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании, а также для дренажа конденсата.
Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение: внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.
Характеристики:
- Постоянный отвод конденсата. Конденсат отводится при температуре насыщения.
- Не подвержен влиянию резких изменений нагрузок и перепада давления.
- Установка по умолчанию горизонтально – поток справа налево FLT22 (R-L)
Под заказ возможна поставка:
- установка на горизонтальном трубопроводе, направление потока слева направо (L-R)
- установка на вертикальном трубопроводе, направление потока сверху вниз (V)
- Перепад давления: FLT22SS/TW -4,5: 4,5 бар, FLTSS22/TW -10: 10 бар, FLT22SS/TW -14: 14 бар
Среда: насыщенный и перегретый пар
- Номинальный диаметр: DN80, DN100;
- Номинальное давление:PN32;
- Рабочая температура: +250С;
- Виды присоединения: фланцы по DIN.;
Спецификация материалов
- 1. Корпус Нерж. сталь
- 2. Крышка Нерж. сталь
- 3. Уплотнение Безасбестовое
- 4. Седло корпуса Нерж. AISI 410
- 5. Клапан Нерж. AISI 410
- 6. Рычаг Нерж. AISI 304
- 7. Поплавок Нерж. AISI 304
- 8. Воздушный клапан Нерж. сталь
- 9. Болт Нерж. сталь
Существующие типы:
С максимальным перепадом давления
- до 4.5 бар - FLT 22 SS/TW-4.5
- до 10 бар - FLT 22 SS/TW-10
- до 14 бар - FLT 22 SS/TW-14
- до 21 бар - FLT 22 SS/TW-21
Возможные исполнения:
- е с SLR (со встроенным игольчатым
- клапаном для выпуска паровых пробок)
Установка только горизонтальная, рекомендуемый коэффициент запаса: непрерывная работа 1,2 - 1,5; периодическая работа 2
Пример заказа: FLT22SS/TW-10-100 Ф/Ф (диаметр 100 мм, присоединение фланцевое, макс dP-10 бар).
