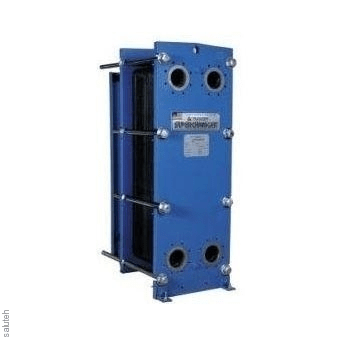

Пластинчатый теплообменник Tranter серии GLP
Конструктивно пластинчатые теплообменники выполнены в виде набора гофрированных пластин, зажатых между двумя толстыми стальными пластинами с помощью стяжных болтов. Такая конструкция теплообменников обеспечивает лёгкий доступ к ним для осмотра и очистки.
Каждая теплообменная пластина выполнена в виде одной детали, не имеющей швов или соединений.
Каждая пластина имеет 4 отверстия - просечки, по одному в каждом углу. В многоканальных теплообменниках предусмотрены особые разделительные пластины, в которых 2 отверстия не пробиты.
На теплопроводящую поверхность и отверстия наклеиваются резиновые уплотняющие шайбы. Шайбы удерживаются на обеих сторонах пластин специальными выступами. На каждое отверстие предусмотрены 2 шайбы для недопущения течи. При разрыве шайб течь видна на поверхнос
