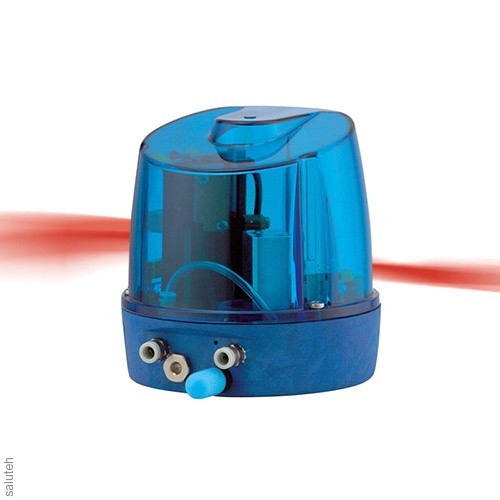

C-TOP представляет собой контрольное устройство, предназначенное для обеспечения оптимального контроля за клапанами INOXPA. Данные устройства совместимы с большинством систем, автоматизированных посредством ПЛК, с цифровой системой коммуникации или через шины(AS-interface).
C-TOP может быть установлен на любой клапан в процессах индустрии напитков, пищевой и биофармацевтической промышленностей.
Принцип работы
Контрольное устройство C-TOP включает в себя механизмы сигнализации и управления для контроля за всеми клапанами процесса.
Функции данного контрольного элемента:
. Пневматический и электрический контроль
. Датчики положения с обратной связью (feedback)
. Возможность коммуникации через шину (AS-interface)
Устройство монтируется на пневмоприводе клапана. Для управления клапанами оно получает сигналы с котрольной панели или ПЛК и посылает сигналы о состоянии / положении клапана на ПЛК или на контрольную панель.
Конструкция и характеристики
гарантирует максимальную гибкость при монтаже. Все C-TOP могут быть настроены согласно требованиям заказчика:
Конфигурация электромагнитного клапана
. Привод простого действия - 1 электромагнитный клапан
. Привод двойного действия - 2 электромагнитных клапана
. Клапан Мixproof - 3 электромагнитных клапана
Конфигурация датчиков
Обнаружение положения клапана посредством микропереключателей и индуктивных датчиков.
. 1 положение (открытый или закрытый клапан) - 1 датчик
. 2 положения (открытый и закрытый клапан) - 2 датчика
. 3 положения (открытый клапан, закрытый клапан, мойка седла в Мixproof) - 3 датчика
Материалы
Основание: PPO + GF
Крышка: Прозрачный PC (стандарт)
Прозрачный PSU (на заказ, для работы в экстремальных условиях)
Прокладки: EPDM (стандарт)
Опции
Внешний датчик (обнаружение поднятия седла при невозможности
его обнаружения внутри C-TOP).
Материалы для работы в экстремальных условиях (крышка из PSU).
Электромагнитные клапаны 24, 110, 220 VAC.
Коммуникация: AS-interface.
