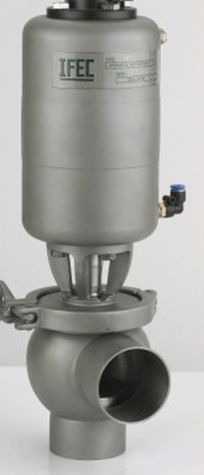

Седельный клапан санитарный DIN тип 200 (L type) S.S.304 сварной (аналог Alfa Laval Unique SSV DN 65-200)
Седельный клапан представляет собой вид гигиенических клапанов с пневмоприводом, которые применяются в широком диапазоне в пищевой промышленности, производстве напитков, фармацевтической и химической промышленности.
Конструкция и характеристики
- Компактная и прочная конструкция. Сертифицированн.
- Доступные размеры: от DN 25/1 "до DN 100/4".
- Нормально закрытый клапан (NC) в стандартной версии.
- Клапан открывется в положение нормально открытый (NO) простым поворотом пневматического привода.
- Гигиенический дизайн в соответствии со стандартами.
- 360 ° регулируемый корпус.
- Простой монтаж / демонтаж внутренних частей.
- Стандартные сварные соединения (мм или дюймы).
Опции
- Прокладки: FPM (Витон (R)) в соответствии с FDA 177.2600 соединений: DIN, Clamp, SMS, RJT. FIL-IDF и т.д. двойного действия пневматическим приводом.
- Привод внешнего датчики положения "Twin-Stop".
- Паровой барьер (если требуется стерилизация штока).
- C-TOP блок управления.
- Обработка поверхности: Ra0,5 м
- Ручное управление.
- Материал и шероховатости сертификаты.
Принцип работы
- Односедельные клапаны управляются автоматически с помощью пневматического привода одностороннего- или двойного действия за счет подачи сжатого воздуха. Вал перемещает клапан в положение "открыто" или "закрыто".
- Вращение пневматического цилиндра с приводом одинарного действия 180° позволяет иметь нормально открытый или нормально закрытый клапан.
Материалы:
- Части, контактирующие с продуктом: AISI 316L. AISI 304
- Другие детали из нержавеющей стали: AISI 304
- Прокладка: EPDM согласно FDA 177.2600
- Обработка внутренней поверхности: Ra £ 12:08 вечера
- Внешняя поверхность: полировка
Технические характеристики
- Доступные размеры: DN 25 - DN 100 DN 1 "- DN 4"
- Рабочая температура: от -10 до + 5С 120cc (EPDM), 145 до 248°F +140 CC 284 5F Max (SIP макс 30 мин..).
- Рабочее давление: 10 бар 145 PSI
- Давление сжатого воздуха: 6-8 бар 87-116 PSI
- Воздуха соединений: G1 / 8 "(BSP)
Односедельный клапан Alfa Laval Unique SSV обратного действия удовлетворяет самым высоким требованиям гигиены и безопасности. Собранные на основе отлично себя зарекомендовавшей платформы Unique SSV, он обеспечивает множество вариантов избежания гидравлических ударов в тех случаях, когда трубопровод не допускает закрытия против потока продукции с помощью стандартных односедельных клапанов.
Это пневматический седельный клапан гигиенической и модульной конструкции, имеющий широкую область применения, например в качестве запорного клапана с двумя (2) или четырьмя (4) патрубками, или же переключающего клапана, имеющего от трех (3) до шести (6) патрубков. Клапан имеет дистанционное управление при помощи сжатого воздуха.
Температура
Диапазон температуры, стандартное манжетное уплотнение: . . . . . . . . . . . . от -10°C до +140°C (EPDM)
