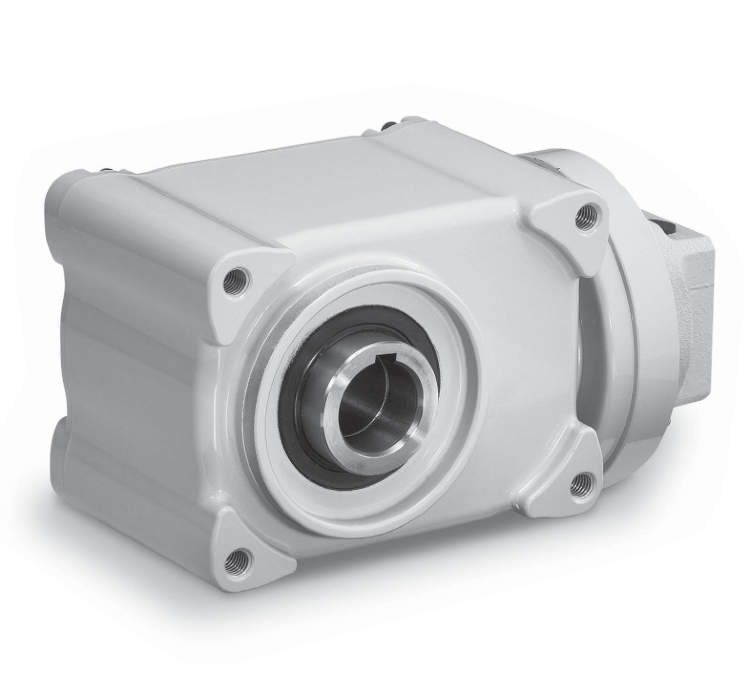

Серия HMTK относится к большому семейству редукторов TERVO от компании Tsubaki для оснащения сервомоторов. Они имеют очень компактный и в тоже время высокоэффективный гипоидный механизм передач с ортогональной ориентацией осей относительно друг друга. Данный тип блока редукции помимо экономической и практической составляющей выгоды их применения, также характеризуется повышенной стойкостью к нагрузкам в сравнении с другими типами шестерен.
Серия предназначена для работы с серводвигателями мощностью до 2,2 кВт и скоростью до 3000 об/мин, адаптированное стандартное соединение и индивидуальные решения. Модельный ряд состоит из девяти типоразмеров блоков передач представленных в двух- и трехступенчатой конфигурации. На выходе может быть установлен сплошной (одинарный или двойной) или полый вал. Свободное монтажное позиционирование в горизонтальном и вертикальном положении, никаких ограничений к углу наклона.
Технические характеристики угловых редукторов Tsubaki серии HMTK
- Передаточное число: 5 - 200;
- Количество ступеней: 2, 3;
- Номинальный момент: 2,8 - 1176 Нм;
- Мощность мотора: 0,2 - 2,2 кВт;
- Максимальная скорость мотора: 3000 об/мин;
- Скорость на выходе: 7,5 - 600 об/мин.
Типоразмеры серво редукторов Tsubaki серии HMTK
Тип редуктора | Коэффициент редукции | Ном. момент, Нм | Мощность мотора, кВт | Скорость на выходе, об/мин |
HMTK0230H, HMTK0228U | 5 - 200 | 2,8 - 169 | 0,2 | 7,5 - 600 |
HMTK0430H, HMTK0428U | 5 - 50 | 5,4 - 106 | 0,4 | 30 - 600 |
HMTK0435H, HMTK0438U | 60 - 200 | 63 - 374 | 0,4 | 7,5 - 50 |
HMTK0735H, HMTK0738U | 5 - 50 | 10,3 - 198 | 0,75 | 30 - 600 |
HMTK0745H, HMTK0742U | 60 - 200 | 119 - 621 | 0,75 | 7,5 - 50 |
HMTK1545H, HMTK1542U | 5 - 80 | 20,6 - 634 | 1,5 | 18,75 - 600 |
HMTK1555H, HMTK1550U | 100 - 200 | 396 - 1176 | 1,5 | 7,5 - 30 |
HMTK2245H, HMTK2242U | 5 - 60 | 30,4 - 697 | 2,2 | 50 - 600 |
HMTK2255H, HMTK2250U | 80 - 120 | 465 - 1176 | 2,2 | 12,5 - 37,5 |
Купить угловые редукторы для сервомоторов серии HMTK от Tsubaki, узнать цену и больше информации о товаре Вы можете обратившись к нашим специалистам.
