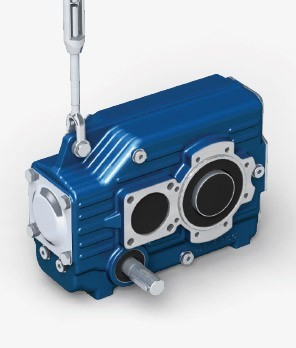

Цилиндрические редукторы с параллельными валами семейства PT от компании STM это компактные, высокотехнологичные, надежные и готовые к различным условиям эксплуатации механические передачи. Модельный ряд состоящий из восьми габаритных размеров представлен одно- и двухступенчатыми версиями исполнения, широкий диапазон доступных рабочих параметров. Отличное решение в условиях ограниченного рабочего пространства.
Монолитный корпус изготовлен из литого чугуна (для всех размеров) и благодаря отсутствию составных частей имеет высокую жесткость в противовес высоким нагрузкам. Внутренняя структура редуктора сконструирована таким образом, чтобы оптимизировать циркуляцию смазочных материалов, снизить шум и обеспечить герметичность конструкции. Удобная съемная крышка для осмотра.
Модульность соединительных элементов на выходе редуктора позволяют легко состыковаться с ведомым оборудованием без излишних надстроек. Предлагаются следующие возможные варианты выходных валов стандартных и опциональных размеров: сплошной со шпонкой, шлицевый, двойные шлицевые и двойные с фланцем, полые с шпоночным пазом, с устройством быстрой фиксации или с усадочным диском.
Технические характеристики цилиндрических редукторов с параллельными валами STM серии PT
- Крутящий момент: 324 - 9947 Нм;
- Коэффициент передачи: 2,62 - 58,8;
- Диапазон скоростей на входе: 500 - 2800 об/мин;
- Диапазон скоростей на выходе: 8,5 - 1078,5 об/мин;
- Количество ступеней передач: 1, 2;
- Монтажное исполнение: IM B5, IM B14;
- Диапазон рабочих температур: -10 ... 60 °С.
Параметры типоразмеров редукторов с параллельными валами STM серий PT
Тип редуктора | Коэффициент передачи | Момент, Нм | Мощность, кВт | Скорость, об/мин |
PT 80/1 | 5,1 - 7,4 | 324,0 - 406,0 | 2,6 - 21,2 | 67,2 - 550 |
PT 80/1 | 10,6 - 58,8 | 450,0 - 588,7 | 0,5 - 13,0 | 8,5 - 264 |
PT 100/1 | 5,1 - 7,4 | 720 - 812 | 5,8 - 42,3 | 67,2 - 550 |
PT 100/2 | 10,7 - 58,1 | 846 - 1167,3 | 1,0 - 24,1 | 8,6 - 261,3 |
PT 125/1 | 5,1 - 7,7 | 1260 - 1624 | 10,6 - 79,3 | 65,2 - 550 |
PT 125/2 | 8,7 - 57,1 | 1620 - 2283,8 | 2,0 - 57,2 | 8,8 - 323,6 |
PT 132/1 | 2,8 - 5,33 | 2070 - 2538 | 25,4 - 221,2 | 93,8 - 1000 |
PT 132/2 | 6,2 - 23,6 | 2250 - 3248 | 6,7 - 110,1 | 19,0 - 448,7 |
PT 140/1 | 4,8 - 7,4 | 2700 - 3250 | 21,9 - 177,8 | 67,2 - 577,8 |
PT 140/2 | 10,5 - 57,9 | 3600 - 4872 | 4,0 - 104,4 | 8,6 - 265,7 |
PT 150/1 | 2,8 - 5,33 | 3060 - 3654 | 35,6 - 327,0 | 93,8 - 1000 |
PT 150/2 | 6,3 - 29,8 | 3330 - 4669 | 8,6 - 160,9 | 16,8 - 442,9 |
PT 170/1 | 2,62 - 5,33 | 3960 - 5177 | 50,8 - 452,4 | 93,8 - 1069,1 |
PT 170/2 | 6,1 - 28,4 | 4590 - 6801 | 13,0 - 229,1 | 17,6 - 457,5 |
PT 190/1 | 2,62 - 5,33 | 5400 - 7004 | 68,1 - 616,6 | 93,8 - 1068,7 |
PT 190/2 | 6,1 - 25,8 | 7020 - 9947 | 21,0 - 350,3 | 19,3 - 457,5 |
Купить цилиндрические редукторы и мотор-редукторы с параллельными валами STM серии PT, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
