Червячные мотор редукторы NMRV — бюджетное решение с высокими показателями надежности и нагрузочной способности.
Мощность привода зависит от типоразмера и мощности электродвигателя, которая варьируется в диапазоне от 0,06 до 15 кВт. Благодаря своей универсальности мотор-редукторы NMRV могут использоваться для замены устаревшего оборудования.
Общие технические характеристики червячных мотор-редукторов серии NMRV:
- 11 типоразмеров червячных мотор-редукторов мощностью от 0,06 до 15 кВт;
- диапазон передаточных чисел – от 5 до 100;
- максимальный выходной момент – 1400 Н·м, допустимая радиальная нагрузка - 16500 Н
- корпус червячных мотор-редукторов серии до NMRV 105 типоразмера изготавливается из алюминиевого сплава;
- корпус червячных мотор-редукторов 110 – 200 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
- зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
- профиль шлифовки червяка ZI (UNI4760);
- контроль качества Niemann (Fraunhofer Institute for Integrated Circuits);
- запатентованный компактный дизайн корпуса червячного мотор-редуктора;
- корпус червячных мотор-редукторов начиная с 030 типоразмера окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843.

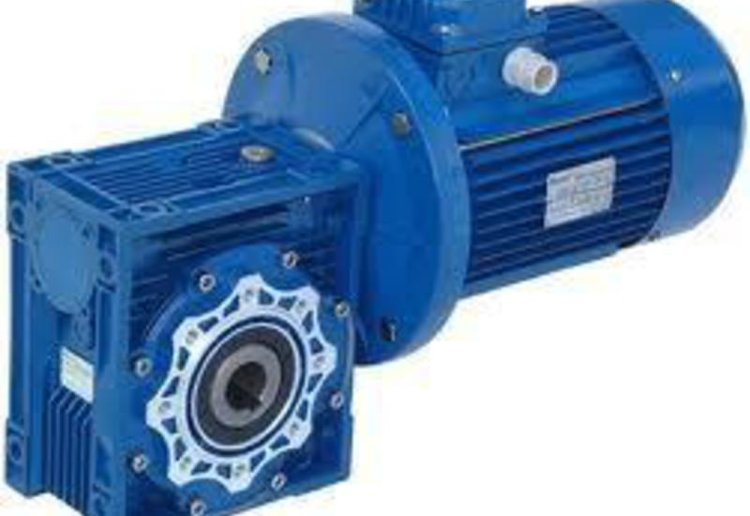

Привод NMRV 075 построен на базе одноступенчатого червячного редуктора и электродвигателя IEC мощностью от 0,25 до 4 кВт. Мотор-редуктор выпускается как с фланцем, так и на лапах.
Материалы деталей:
Корпус - алюминий, фланцы - алюминий, червяк - сталь, венец червячного колеса - бронза.
Тип смазки: синтетическая ISO VG 320.
Вес: 9 кг.
Пример условного обозначения в заказе
NMRV - 075 - 50 - 28 - 0,75 - B3
NMRV - тип мотор-редуктора
075 - типоразмер (межосевое расстояние в мм)
50 - передаточное отношение
28 - частота вращения выходного вала, об/мин
0,75 - мощность двигателя, кВт

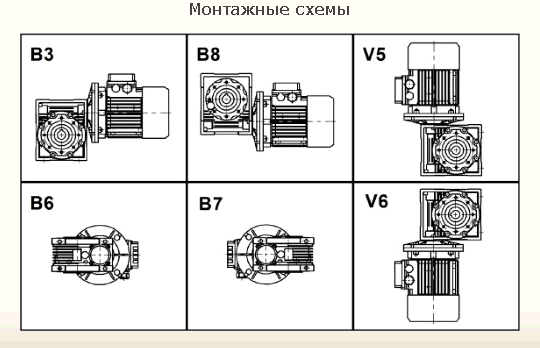

B3 - вариант исполнения мотор-редуктора
