Редукционный клапан тип 44-0B PN25 3/4" kvs= 4m³/h SW=2-6bar tmax 200c

Редукционный клапан тип 44-0B PN25 3/4" kvs= 4m³/h SW=2-6bar tmax 200c

Серия 44

Тип 44-0 B · тип 44-1 В редукционный клапан

Тип 44-6 В · перепускной клапан

Применение

• Для заданных значений от 0.2 бар до 20 бар с клапанами G ½ до G1 РУ25 для негорючих газов
• до 80 °С, жидкостей до 150°С и пара до 200°С.

Редукционный клапан Тип 44-0 В, 44-1 В: клапан закрывается при повышении давления за клапаном.

Перепускной клапан Тип 44-6 В: клапан открывается при повышении давления перед клапаном.

Регуляторы состоят из клапана и привода с сильфоном и задатчиком.

Отличительные свойства:

• П – регуляторы, не требующие значительного технического обслуживания и вспомогательной энергии,
• широкий диапазон и удобная установка заданного значения,
• односедельный клапан с пружинной нагрузкой и разгрузкой по давлению посредством металлического сильфона,
• сильфон из нержавеющей стали,
• компактная конструкция с особо малой монтажной высотой,
• задатчик с возможностью опломбирования,
• возможность изготовления корпуса клапана из латуни или нержавеющей стали.

Конструкции

• Регулятор давления с приводом для диапазонов заданного значения до 1; 4; 6 или 10 бар и установочным клапаном с внутренней резьбой G 1/2, G 3/4 или G 1.

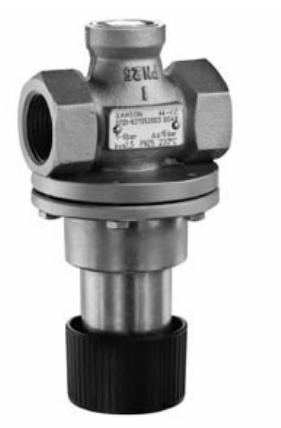

• Редукционный клапан тип 44-1 В (рис 1) установочный клапан Ру 25 для жидких сред до 150 °С и газовых сред до 80°С, с разгрузкой по давлению.
• Редукционный клапан тип 44-0 B (рис. 1) установочный клапан Ру 25 для пара до 200 °С, с разгрузкой по давлению.
• Перепускной клапан тип 44-6 В установочный клапан с Ру 25 для жидких сред до 150 °С, газов до 80°С и пара до 200°С, с разгрузкой по давлению.

1) Специальное исполнение

• специальное значение Kvs для G1/2
• с маслостойкими внутренними деталями для типа 44-1В / 44-6В
• исполнение не содержащее PTFE
• предназначенный для очищенных газов, воды и пара.
• с фланцевым соединением для корпуса из нержавеющей стали

1)без разгрузки по давлению при заданных значениях от 0,2 до 2 бар.
