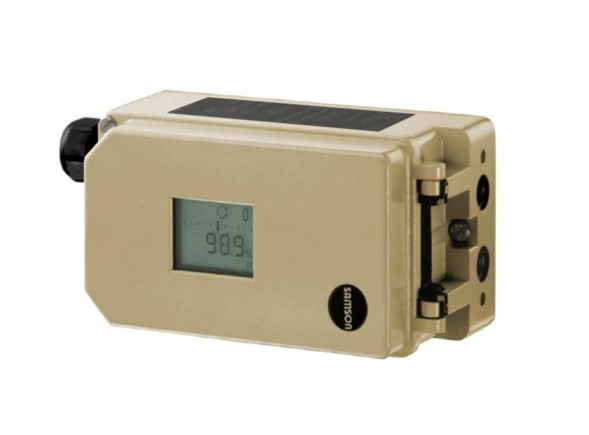

Позиционер 001.00 Samson Type 3730 Electropneumatic Positioner

Позиционер Typ 3730-2 с LCD и AUTOTUNE 4...20mA IP66, mod. 3730-200010001000.01

Позиционер одностороннего действия или двойного действия для крепления к пневматическим регулирующим клапанам

Позиционер обеспечивает заданное назначение
Положение клапана (управляемая переменная x) на входной сигнал (установленный Точка w). Он сравнивает входной сигнал, полученный от элемента управления

Системы к перемещению регулирующего клапана и выдает соответствующий Давление выходного сигнала (выходная переменная y).

Особые возможности

• Простое присоединение к общим линейным приводам с интерфейсом
• Для прямого крепления SAMSON, ребро NAMUR, клапаны
• С хомутами стержневого типа согласно IEC 60534-6 (рис.1)
• И вложение в соответствии с VDI / VDE 3847
• Любое желаемое монтажное положение позиционера
• Калиброванный датчик хода без зубчатых колес, подверженных износу
• Аналоговый пневматический выход предотвращает пульсацию в случае утечки

привод

• Быстродействующий аналоговый контур управления
• Высокая точность управления (тонкая настройка) без мертвой зоны и
• Непрерывный пневматический выход
• Двухпроводная система с малой электрической нагрузкой ниже 300 Ом для
• Взрывозащищенная версия и версия без взрыва

защита

• Ограничение выходного давления, включенное DIP-переключателем
• Выбираемая функция плотного закрытия с фиксированной точкой переключения
•  Низкое потребление воздуха ок. 110 ln / h независимо от

Подача и выходное давление

• Алюминиевый корпус с защитой IP 66
• Обратный клапан в выхлопном воздухе
• Устойчивость к ударам и вибрациям
• Увеличенный диапазон температур также для искробезопасной работы
• Диапазон перемещения, выбираемый в пределах

DIP-переключатель

• Ноль и диапазон, настроенные потенциометрами
• Диапазон заданных значений и направление действия, регулируемые установкой
• DIP-переключатели, например. Для работы в двух диапазонах
