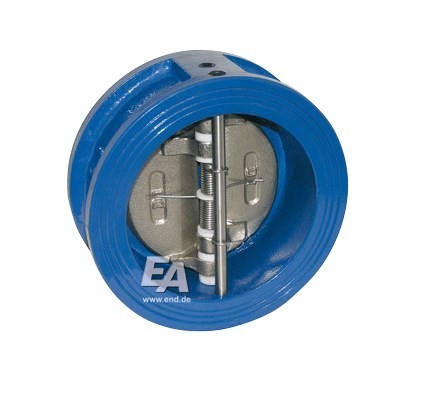

Двухстворчатый обратный клапан, DN65, PN16, GGG-40/EPDM/GGG-40-vernickelt
Дополнительная информация
- Исполнение Обратные клапаны
- Корпус - чугун
- Подключение Между фланцем
- Срабатывание -
- Размер DN65
- Уплотнение EPDM
- Напряжение -
- Температура измеряемой среды [°C] 0
- Температура измеряемой среды [°C] 120
- Температура окружающей среды [°C] 0
- Температура окружающей среды [°C] 80
- Рабочее давление [бар] 0
- Рабочее давление 16
Двухстворчатый обратный клапан
Двухстворчатый межфланцевый обратный клапан применятся в сложных инженерных системах для предотвращения последствий гидроударов, например, при выключении насоса. Запорный элемент клапана выполнен в форме диска, который под воздействием потока среды складывается пополам, а при воздействии обратного потока, диск возвращается в исходное положение, тем самым перекрывая его дальнейшее движение в системе трубопровода.
В отличие от одностворчатого обратного клапана, который можно устанавливать только на трубопровод в горизонтальном положении, двухстворчатый можно устанавливать на горизонтальном, наклонном или вертикальном трубопроводе.
Размеры и характеристики межфланцевых двухстворчатых обратных клапанов
Наименование: обратный клапан, двухстворчатый клапан, межфланцевый обратный клапан.
- Корпус: чугун.
- Створки диска: сталь, чугун, нержавеющая сталь.
- Уплотнение: EPDM, NBR, VITON.
- Рабочая температура: от -25° до +140° (кратковременно до +150°С).
- Применение: системы водоснабжения, пожаротушение, слабоагрессивные среды и т.д.
- Размеры: от DN 032 до DN 1000 мм.
- Максимальное давление: 16 бар.
- Давление срабатывания: 0,5 бар.
- Направление потока: одностороннее.
- Тип присоединения: межфланцевое (по ГОСТ 12815-80, EN 1092-2).
Преимущества двухстворчатых клапанов:
- лёгкость монтажа, не требуют специального оборудования;
- малая рабочая длина и вес;
- возможность использовать в условиях с различной степенью сложности;
- обширная область применения;
- простота эксплуатации;
- возможность установки на горизонтальном, вертикальном и наклонном участке трубопровода.
Назначение: Основное предназначение запорных клапанов заключается в использовании их как запорных устройств при строительстве трубопроводов, предназначенных для транспортировки газа, продуктов нефтяной промышленности, химических продуктов, воды, масел.
