Основные характеристики
| диапазон | Acti 9 | |
|---|---|---|

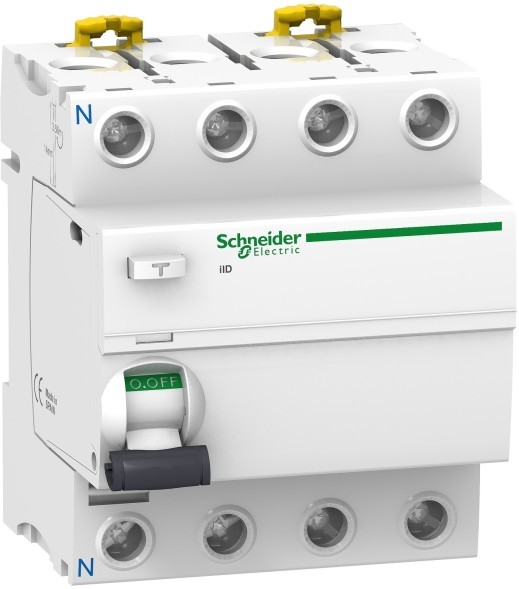

| наименование изделия | Acti 9 iID | |
| тип устройства или его аксессуаров | Residual current circuit breaker (RCCB) | |
| краткое название устройства | IID | |
| описание полюсов | 4P | |
| положение нейтрали | Слева | |
| [In] номинальный ток | 80 А | |
| тип сети | Переменный ток | |
| чувствительность по току утечки | 300 мА | |
| задержка срабатывания защиты от тока утечки | Селективный | |
| класс защиты от тока утечки | Type AC |
Дополнительные характеристики
| положение устройства в системе | Отходящий | |
|---|---|---|
| частота сети | 50/60 Гц | |
| [Ue] номинальное рабочее напряжение | 380...415 V переменный ток 50/60 Гц | |
| технология срабатывания защиты по дифференицальному току | Не зависящий от напряжения | |
| номинальная отключающая и включающая способность | Im 1500 А Idm 1500 А | |
| номинальный условный ток короткого замыкания | 10 кА | |
| [Ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц | |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ | |
| индикатор положения контакта | Да | |
| способ управления | Тумблер | |
| исполнение выключателя | Защелкивающийся | |
| монтажная опора | DIN-рейка | |
| шаг 9 мм | 8 | |
| высота | 91 мм | |
| ширина | 72 мм | |
| глубина | 73.5 мм | |
| масса продукта | 0.37 кг | |
| цвет | Белый | |
| механическая износостойкость | 20000 циклы | |
| электрическая износостойкость | 10000 циклы AC-1 | |
| описание параметров блокировки | Устройство для установки навесных замков | |
| присоединения | Единая клемма, верхняя или нижняя гибкий с наконечником провод (-а) 1...25 мм² макс Единая клемма, верхняя или нижняя жесткий провод (-а) 1...35 мм² макс Единая клемма, верхняя или нижняя гибкий провод (-а) 1...25 мм² макс | |
| длина зачистки проводов | 14 мм (верхняя или нижняя) | |
| момент затяжки | 3.5 Н-м (верхняя или нижняя) |
Условия эксплуатации
| стандарты | EN/IEC 61008-1 | |
|---|---|---|
| степень защиты IP | IP40 для модульный шкаф в соответствии с IEC 60529 IP20 в соответствии с IEC 60529 | |
| степень загрязнения | 3 | |
| электромагнитная совместимость | Выдерживаемый импульс 8/20 мкс, 3000 A в соответствии с EN/IEC 61008-1 | |
| рабочая температура окружающей среды | -5...60 °C | |
| температура окружающей среды при хранении | -40...85 °C |
