Основные характеристики
| диапазон | TeSys | |
|---|---|---|

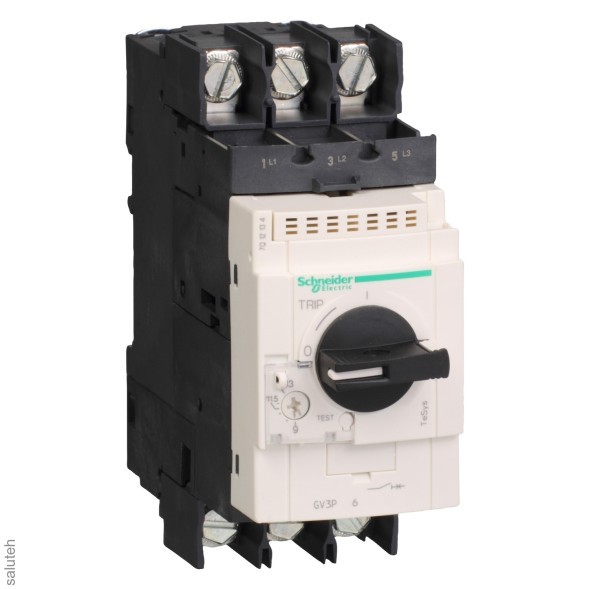

| наименование изделия | TeSys GV3 | |
| краткое название устройства | GV3P | |
| тип устройства или его аксессуаров | Автоматический выключатель | |
| область применения | Двигатель | |
| технология блока контроля и управления | Термомагнитный |
Дополнительные характеристики
| описание полюсов | 3P | |
|---|---|---|
| тип сети | Переменный ток | |
| категория применения | AC-3 в соответствии с IEC 60947-4-1 Категория А в соответствии с IEC 60947-2 | |
| частота сети | 50/60 Гц в соответствии с IEC 60947-4-1 | |
| способ установки | Закреплены в 35 мм симметричная DIN-рейка Привинченный в панель (with 3 x M4 screws) | |
| рабочее положение | Любое положение | |
| мощность двигателя, кВт | 45 кВт в 500 V переменный ток 50/60 Гц 55 кВт в 690 V переменный ток 50/60 Гц 30 кВт в 400/415 V переменный ток 50/60 Гц | |
| отключающая способность | 50 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 12 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 | |
| [Icu] номинальная предельная наибольшая отключающая способность (на к.з.) | 100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 | |
| способ управления | Поворотная ручка | |
| [In] номинальный ток | 65 A | |
| номинальный ток расцепителя | 48...65 A | |
| ток срабатывания электромагнитного расцепителя | 910 А | |
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 | |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 | |
| [Ith] условный тепловой ток на открытом воздухе | 65 А в соответствии с IEC 60947-4-1 | |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947-2 | |
| мощность, рассеиваемая одним полюсом | 8 Вт | |
| механическая износостойкость | 50000 циклы | |
| электрическая износостойкость | 50000 циклы для AC-3 в 440 V In | |
| рабочая частота | 25 цикл/ч | |
| стандартное применение | Непрерывная в соответствии с IEC 60947-4-1 | |
| межполюсный шаг | 17.5 мм без расширителей полюсов | |
| присоединения | Lugs-ring terminals external diameter : 6 mm Bars 6 x 13.5 mm | |
| момент затяжки | 6 N.m on bars M6 screw type 6 N.m on lugs-ring terminals M6 screw type | |
| соответствие требованиям по изоляции | Да в соответствии с IEC 60947-1 | |
| чувствительность к обрыву фазы | Да в соответствии с IEC 60947-4-1 | |
| количество в одном комплекте | Комплект из 20 шт. | |
| высота | 132 мм | |
| ширина | 55 мм | |
| глубина | 136 мм | |
| масса продукта | 0.96 кг |
Условия эксплуатации
| стандарты | EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-4-1 UL 508 тип E CSA C22.2 № 14-05 тип E | |
|---|---|---|
| сертификация продукта | ATEX BV CCC CSA DNV GL LROS (ожидается) RINA | |
| защитное исполнение | TH | |
| степень защиты IP | IP20 в соответствии с IEC 60529 | |
| степень защиты IK | IK09 | |
| рабочая температура окружающей среды | -20...60 °C | |
| температура окружающей среды при хранении | -40...80 °C | |
| огнестойкость | 960 °C в соответствии с IEC 60695-2-1 | |
| рабочая высота | 3000 м |
