Основные характеристики
| диапазон | EasyPact | |
|---|---|---|

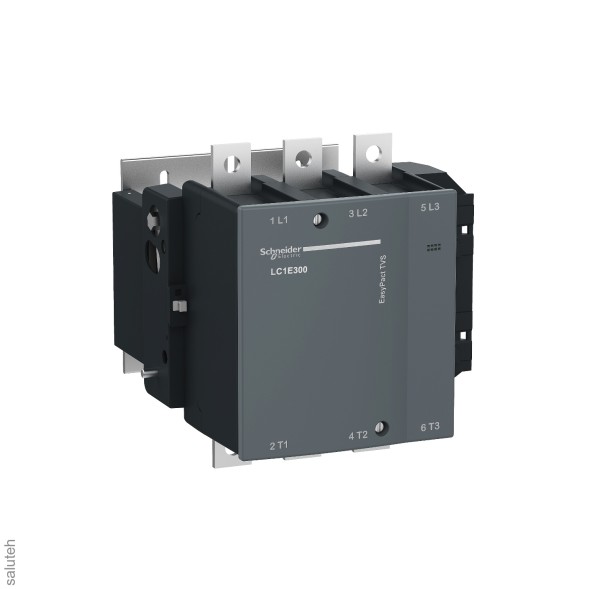

| наименование изделия | EasyPact TVS | |
| тип устройства или его аксессуаров | Контактор | |
| краткое название устройства | LC1E | |
| применение контактора | Управление электродвигателем Активная нагрузка | |
| категория применения | AC-1 AC-3 | |
| описание полюсов | 3P | |
| конфигурация главных контактов | 3 Н.О. | |
| [Ue] номинальное рабочее напряжение | <= 690 V переменный ток 50/60 Гц для силовая цепь | |
| [Icw] номинальный кратковременно допустимый ток | 300 А (<= 55 °C) переменный ток AC-3 для силовая цепь <= 440 V 320 А (<= 40 °C) переменный ток AC-1 для силовая цепь <= 440 V | |
| мощность двигателя, кВт | 90 kW at 220...230 V AC 50/60 Hz AC-3 160 кВт в 380...400 V переменный ток 50/60 Гц AC-3 160 kW at 415 V AC 50/60 Hz AC-3 185 kW at 440 V AC 50/60 Hz AC-3 200 кВт в 500 V переменный ток 50/60 Гц AC-3 250 kW at 660...690 V AC 50/60 Hz AC-3 | |
| тип цепи управления | Пер. ток 50 Гц | |
| напряжение цепи управления | 24 V пер. ток 50 Hz | |
| высота | 206 мм | |
| ширина | 213 мм | |
| глубина | 219 мм | |
| масса продукта | 8,5 кг |
Дополнительные характеристики
| [Up] номинальное импульсное выдерживаемое напряжение | 8 test1 (катушка не соединена с силовой цепью) IEC 60947 | |
|---|---|---|
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 | |
| категория перенапряжения | III | |
| Номинальная включающая способность Irms | 3000 А - 440 V переменный ток для силовая цепь- в соответствии с IEC 60947-4-1 | |
| номинальная отключающая способность | 2400 A в 440 V для силовая цепь в соответствии с IEC 60947 | |
| [Icw] номинальный кратковременно выдерживаемый ток | 2200 A в <= 40 °C - 10 с для силовая цепь | |
| соответствующий номинал предохранителя | 10 А gG <= 690 V тип 1 цепь управления IEC 60947-5-1 500 А gG <= 690 V тип 1 силовая цепь | |
| среднее полное сопротивление | 0.3 мОм в 50 Гц Ith 320 А для силовая цепь- | |
| мощность, рассеиваемая одним полюсом | 31 W AC-1 AC-3 | |
| пределы напряжения цепи управления | 0,35...0,55 Uc в <= 55 °C отпускание 50 Hz 0,85...1,1 Uc в <= 55 °C находится в состоянии работы 50 Hz | |
| время срабатывания | 40...65 мс при замыкании 100...170 мс при размыкании | |
| механическая износостойкость | 5000000 циклы | |
| рабочая частота | 1200 цикл/ч в <= 55 °C | |
| потребляемая мощность при срабатывании | 650 В·А в 20 °C (0.9) 60 Hz 650 В·А в 20 °C (0.9) 50 Гц | |
| потребляемая мощность при удержании, В·А | 10 В·А в 20 °C (0.9) 60 Hz 10 В·А в 20 °C (0.9) 50 Гц | |
| теплоотдача | 8 Вт для цепь управления- | |
| минимальный коммутируемый ток | 5 мА цепь управления | |
| минимальное коммутируемое напряжение | 17 В цепь управления | |
| время без перекрытия | 1.5 мс при подаче напряжения guaranteed between NC and NO contact 1.5 мс при снятии напряжения guaranteed between NC and NO contact | |
| сопротивление изоляции | > 10 МОм цепь управления | |
| электрическая износостойкость | 500000 циклы AC-3 AC-1 | |
| монтажная опора | Монтаж на панель | |
| присоединения | Силовая цепь : кабель с наконечникомØ240 mm Силовая цепь : шины - 2 5 x 30 мм Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...2,5 мм² с кабельным наконечником Цепь управления : винтовой зажим - 1 жесткий кабель кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 жесткий кабель кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...2,5 мм² с кабельным наконечником | |
| момент затяжки | 1.2 Н-м для цепь управления- 35 Н-м для силовая цепь- |
Условия эксплуатации
| стандарты | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 | |
|---|---|---|
| сертификация продукта | EAC | |
| степень защиты IP | IP2x в соответствии с IEC 60529 | |
| защитное исполнение | TH IEC 60068 3 | |
| степень загрязнения | 3 | |
| рабочая температура окружающей среды | -5...55 °C | |
| температура окружающей среды при хранении | -60...80 °C | |
| допустимая температура воздуха вокруг устройства | -20…70 °C при Uc | |
| рабочая высота | 3000 м без ухудшения номинальных значений | |
| огнестойкость | 850 °C IEC 60695-2-1 | |
| механическая стойкость | Вибрации контактор разомкнут 1.5 g (ном.), 5...300 Гц Удары контактор замкнут 7 g (ном.) в течение 11 мс Вибрации контактор замкнут 3 g (ном.), 5...300 Гц Удары контактор разомкнут 6 g (ном.) в течение 11 мс |
