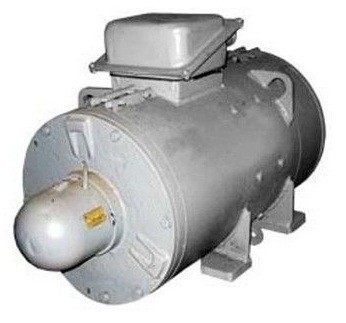

Электродвигатели постоянного тока серии 4ПН от Белгородского электротехнического завода предназначены для общепромышленного использования в продолжительном режиме работы без перерывов, допустимо также применение для циклов S2 – S8 с учетом соблюдения номинальных показателей тока якоря. Щеточная конструкция системы проведения, независимое возбуждение, характерен реверсивный ход движения. Стабильность функционирования и предотвращение возникновения напряжений на обмотке со значениями свыше 600 вольт обеспечивается схемой управления.
Охлаждение двигателя происходит путем самовентилирования при помощи установленной на валу крыльчатки. По запросу устанавливается тахогенератор и другие опциональные аксессуары и модификации конструкции.
Технические характеристики двигателей постоянного тока 4ПН
- Номинальная мощность: 8,5 - 132 кВт;
- Скорость вращения: 500 - 3500 об/мин;
- Максимальная КПД: до 92 %;
- Диапазон рабочих напряжений: 220, 440 В;
- Габаритная высота: 200 - 280 мм;
- Монтажное исполнение: по запросу;
- Степень защиты корпус: IP23;
- Степень защиты: IC 01;
- Класс изоляции: F;
- Диапазон рабочих температур: + 40 °C.
Номинальные характеристики типоразмеров двигателей 4ПН
| Tип электродвигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, об./мин. | КПД % |
| 4ПН 200S | 8,5 | 220 | 44,5 | 800/2500 | 82,0 |
| 13,0 | 110 | 135 | 1120/3500 | 84,0 | |
| 13,0 | 220 | 67 | 1120/3000 | 85,0 | |
| 22,0 | 220 | 111 | 1500/3500 | 87,5 | |
| 22,0 | 440 | 55,6 | 1500/3500 | 87,5 | |
| 36,0 | 220 | 181 | 2200/3500 | 88,5 | |
| 60 | 440 | 149 | 3150/3500 | 90,5 | |
| 4П 200М | 11,0 | 110 | 115 | 800/3000 | 83,0 |
| 11,0 | 220 | 57 | 800/2500 | 84,0 | |
| 16,0 | 220 | 82 | 1000/2000 | 86,0 | |
| 16,0 | 440 | 41 | 1000/2500 | 86,0 | |
| 30,0 | 220 | 150 | 1500/3500 | 88,5 | |
| 30,0 | 440 | 74,5 | 1600/3500 | 89,5 | |
| 53,0 | 440 | 131 | 2360/3500 | 90,5 | |
| 75,0 | 440 | 184 | 3150/3500 | 91,5 | |
| 4ПН 225S | 8,5 | 220 | 46 | 500/1800 | 77,0 |
| 12,5 | 220 | 69 | 600/2100 | 79,5 | |
| 16,0 | 220 | 84 | 750/2500 | 80,5 | |
| 22,0 | 220 | 118 | 1000/2500 | 82,5 | |
| 22,0 | 440 | 58 | 1000 | 83,5 | |
| 37,0 | 220 | 189 | 1500/3000 | 86,5 | |
| 37,0 | 440 | 94,0 | 1500/1850 | 86,5 | |
| 4ПН 225М | 15,0 | 220 | 80 | 600/2100 | 79,0 |
| 20,0 | 220 | 105 | 750/2500 | 83,0 | |
| 20,0 | 440 | 54 | 750/1500 | 83,0 | |
| 32,0 | 220 | 164 | 1060/2500 | 85,0 | |
| 32,0 | 440 | 82 | 1060/2250 | 84,5 | |
| 48,0 | 220 | 244 | 1500/3000 | 87,3 | |
| 4ПН 250S | 16,0 | 220 | 90 | 530/1500 | 80,0 |
| 20,0 | 220 | 108,0 | 630/2100 | 80,5 | |
| 24,0 | 220 | 124,0 | 750/2000 | 82,0 | |
| 40,0 | 220 | 205 | 1060/2500 | 85,0 | |
| 40,0 | 440 | 104 | 1060/2500 | 85,0 | |
| 50,0 | 440 | 130 | 1500/1800 | 87,0 | |
| 60,0 | 220 | 306 | 1500/2800 | 87,1 | |
| 60,0 | 440 | 155 | 1700/2800 | 87,0 | |
| 4ПН 250М | 24,0 | 220 | 125 | 600/2100 | 82,0 |
| 32,0 | 220 | 165 | 750/2000 | 84,0 | |
| 48,0 | 220 | 248 | 1000/2500 | 85,5 | |
| 48,0 | 440 | 125 | 1000/1500 | 86,0 | |
| 71,0 | 440 | 180 | 1500/2800 | 88,5 | |
| 80,0 | 220 | 402 | 1500/2800 | 89,5 | |
| 4ПН 280S | 24,0 | 220 | 122 | 530/1250 | 84,0 |
| 34,0 | 220 | 175 | 600/1500 | 84,5 | |
| 45,0 | 220 | 230 | 750/2000 | 87,0 | |
| 75,0 | 220 | 378 | 1000/2250 | 88,5 | |
| 80,0 | 440 | 202 | 1180/2400 | 88,5 | |
| 110,0 | 220 | 548 | 1500/2600 | 89,5 | |
| 110,0 | 440 | 272 | 1500/2250 | 89,0 | |
| 4ПН 280М | 27,0 | 220 | 140,5 | 1600/3500 | 87,5 |
| 27,0 | 440 | 69,8 | 1600/3500 | 88,0 | |
| 30,0 | 440 | 77 | 500/1250 | 83,5 | |
| 37,0 | 440 | 93,5 | 2200/3500 | 90,0 | |
| 45,0 | 440 | 113 | 3000/3500 | 90,5 | |
| 55,0 | 220 | 280 | 750/2000 | 87,3 | |
| 85,0 | 440 | 212 | 1000/2250 | 88,4 | |
| 132,0 | 440 | 325 | 1500/1900 | 92,0 | |
| 132,0 | 220 | 653 | 1500/2600 | 90,4 |
Купить отечественные электродвигатели постоянного тока 4ПН, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
