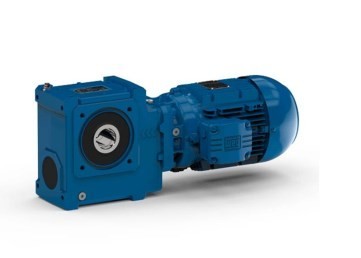

Цилиндро-червячный мотор-редуктор SUA 608B 3A 71-04F-TH-TF; i=416.00
Червячно цилиндрические редукторы редукторы Watt Drive серии S.
Благодаря уникально подобранному сочетанию червячного колеса со специальными смазочными материалами, оптимизированной форме, этот мощный привод достигает высокого уровня эффективности и крутящего момента.
Корпус редуктора допускает различные варианты монтажа. Двойное уплотнение камеры вала используется в качестве стандарта. Низкопрофильная конструкция делает его пригодным для использования, например, в пищевой промышленности. Корпус не имеет выточек, что упрощает чистку - это играет существенную роль в областях производства с жесткими требованиями гигиены.
Модели: S 454, S 455, S 506, S 507, S 608, S 609.
Технические характеристики
- Количество исполнений: . . . . . . . . . . . . . . . . . . . . 18
- Диапазон мощности: . . . . . . . . . . . . . . . . . . . . . . .0,12 - 55кВт
- Диапазон крутящего момента: . . . . . . . . . . . . . . . .23 - 14.000Nm
- Сокращение: . . . . . . . . . . . . . . . . . . . . . . . . . . . .От 0,8 до 13500
- Вариант исполнения: . . . . . . . . . . . . . . . . . . . . . . выходной вал
- Монтаж / исполнение: . . . . . . . . . . . . . . . . . . . . . .фланец, лапы
- Монтаж / исполнение: . . . . . . . . . . . . . . . . . . . . . .фланец, лапы
Типы выходных конфигураций
- Монтаж на "лапах" и на вал - два диаметра выходного вала на один типоразмер редуктора
- Возможность установки без шпоночный сжимного диска
- Возможность изготовления внешнего цилиндрического вала(опция)
Типы входных конфигураций
- Адаптеры для двигателей по стандарту IEC; NEMA
- Внешний цилиндрический входной вал
Применяемые двигатели переменного тока
- Компактные двигатели двигатели с тормозом - серии WAR
- Двигатели и двигатели с тормозом по IEC-стандарту – серии WAF
- Одно - и двухскоростные двигатели
Основные характеристики тормозного устройства
- Питание переменным и постоянным током
- Быстро срабатывающий электронно - управляемый тормоз
Опции для двигателя
- Термисторные и термостатные устройства температурной защиты двигателя
- Независимая вентиляция (сервовентилятор)
- Внешне встраиваемый инкрементный энкодер
| Конструкция редуктора : | Цилиндро-червячный мотор-редуктор | |
| Обозначение типа : | SUA 454A 3A 71-06E-TH-TF | |
| Условия эксплуатации : | ||
| Температура окружающей среды : | +20 | °C |
| Режим работы : | S1 | |
| Данные электродвигателя : | ||
| Серия : | WEG EUSAS | |
| Материал корпуса : | Алюминий | |
| Коэффициент полезного действия η : | IE1-57.0% | |
| Серия : | 3AWA | |
| Мощность двигателя : | 0.18 | [кВт] |
| Номинальное количество оборотов : | 905 | [об/мин] |
| Номинальный крутящий момент : | 1.9 | [Нм] |
| Напряжение : | 230/400 | [В] |
| Частота : | 50 | [Гц] |
| Соединение : | D/Y | |
| Номинальный ток : | 1.3 / 0.74 | [А] |
| Отношение пускового тока к номинальному : | 3.3 | |
| 'cos φ' : | 0.62 | |
| Защита : | IP 55 | |
| Монтажное положение клеммной коробки : | сторона 2 кабельный ввод I | |
| Класс изоляции : | F | |
| Момент инерции : | 0.77x10-3 | [кгм2] |
| Опции электродвигателя : | ||
| Вентилятор : | Самовентиляция | |
| Контроль температуры : | Биметаллический выключатель НЗ-контакт (TH) и PTC термистор (TF) для отключения | |
| Шариковый подшипник : | Стандартное | |
| Данные редуктора : | ||
| Максимальная тепловая мощность при температуре +20 °C и режиме работы S1 : | 1.1 | [кВт] |
| Скорость на выходе : | 33 | [об/мин] |
| Момент на выходе : | 43 | [Нм] |
| Сервис фактор : | 2.15 | |
| Число ступеней : | 2 | |
| Передаточное число : | 27.33 | |
| Допустимый момент на входе при fB1 : | 4 | [Нм] |
| Максимальная скорость на входном валу редуктора : | 5000 | [об/мин] |
| Монтажное положение : | H30 | |
| Полый вал : | Ø 30 H7 | [мм] |
| Шпоночный паз : | DIN6885.1 | |
| Покраска : | LC1 - установка в помещениях, нейтральная атмосфера NDFT 60 µm (C1 - DIN EN ISO 12944-5) | |
| Цвет : | RAL 9007 ( Серый алюминий ) | |
| Общий вес : | 19.1 | [кг] |
| Соединение с электродвигателем : | ||
| Тип : | Прямое соединение | |
| Входной вал : | Ø 14 j6 x 18,5 mm | |
| Фланец на входе : | кавадратный соотв. IEC Ø160 мм | |
| Опции редуктора : | ||
| Масло : | Синтетическое - CLP PG ISO VG 460 | |
