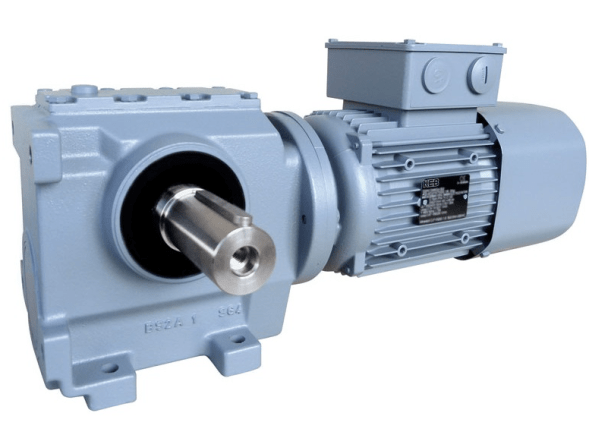

Червячный мотор-редуктор S12BT1-DM90LB4

Червячный мотор-редуктор S12BT1-DM90LB4

Угловые мотор-редукторы KEB серии S имеют червячно-цилиндрические зубчатые передачи в двухступенчатой конфигурации, широкий диапазон коэффициентов редукции в экономичном и компактном дизайне. Великолепные силовые характеристики подачи механической энергии на ведомое оборудование с ортогональным направлением, эффективность до 94 % в зависимости от выбранных рабочих параметров, высокие показатели крутящего момента и стойкости к перегрузкам.

Модельный ряд сформирован пятью типоразмерами, доступно девять видов конструктивного исполнения: установка на лапах с полым или сплошным валом, крепление на ведомом валу через полый вал со шпоночным пазом или через стяжную муфту (опционально с реактивной штангой), фланцевое соединение со сплошным валом, полым валом с пазом для шпонки или стяжным диском, а также в комбинации с торцевым креплением. Всего шесть монтажных позиций для оптимального расположения приводного узла.

Редукторы могут включать в комплектацию асинхронные электромоторы классов эффективности IE2, IE3. Опционально возможно оснащение редукторного двигателя пружинным или электромагнитным тормозом, вентиляционным системами принудительного обдува, датчиками обратной связи, температурными сенсорами, специальными покрытиями, доступны индивидуальные требования по запросу.

Для увеличения значений кратности редукции также выпускаются сдвоенные блоки передач в сочетании с цилиндрическими редукторами модели G0 - G2.

Технические характеристики угловых мотор-редукторов KEB серии S

• Передаточное число: 5,09 - 271,6;
• Количество ступеней: 2;
• Номинальный момент: 55 - 1160 Нм;
• Мощность мотора: 0,75 - 7,5 кВт;
• Степень защиты корпуса: IP55;

Типоразмеры редукторов KEB серии S
