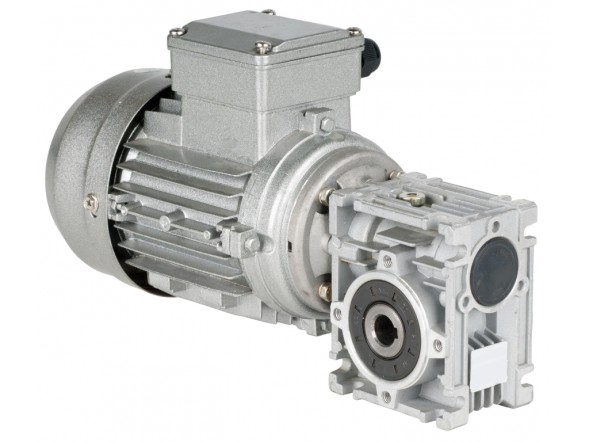

Червячный мотор-редуктор CVR063(i=25)IEC80B14/GL-803-4-1,1kW, 230/400VAC, 1400/min, IM B14, F, IP55 n2=56/мин, M2=169Нм, sf=1,0
Червячные м-редукторы CVR — бюджетное решение с высокими показателями надежности и нагрузочной способности.
Мощность привода зависит от типоразмера и мощности электродвигателя, которая варьируется в диапазоне от 0,06 до 15 кВт. Благодаря своей универсальности мотор-редукторы CVR могут использоваться для замены устаревшего оборудования.
Общие технические характеристики червячных мотор-редукторов серии СRV:
- 11 типоразмеров червячных мотор-редукторов мощностью от 0,06 до 15 кВт;
- диапазон передаточных чисел – от 5 до 100;
- максимальный выходной момент – 1400 Н·м, допустимая радиальная нагрузка - 16500 Н
- корпус червячных мотор-редукторов серии до NMRV 105 типоразмера изготавливается из алюминиевого сплава;
- корпус червячных мотор-редукторов 110 – 200 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
- зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
- профиль шлифовки червяка ZI (UNI4760);
- контроль качества Niemann (Fraunhofer Institute for Integrated Circuits);
- запатентованный компактный дизайн корпуса червячного мотор-редуктора;
- корпус червячных мотор-редукторов начиная с 030 типоразмера окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843.
Модель CVR 063 - наиболее ходовой типоразмер в серии. Одноступенчатый агрегат компонуется электродвигателями IEC, выпускается в двух вариантах исполнения - с фланцами и на лапах.
Маркировка червячного мотор-редуктора
CVR 063 (i=30) IEC71B14 MS712-4
Условные обозначения
- Pn1 - входная механическая мощность
- M2max - номинальный выходной момент
- n2 -выходные обороты редуктора
- КПД - коэффициент полезного действия
- n1 - номинальные обороты двигателя
- i - передаточное число редуктора
- sf - сервис фактор мотор-редуктора
- РАМ - тип соединительного фланца
