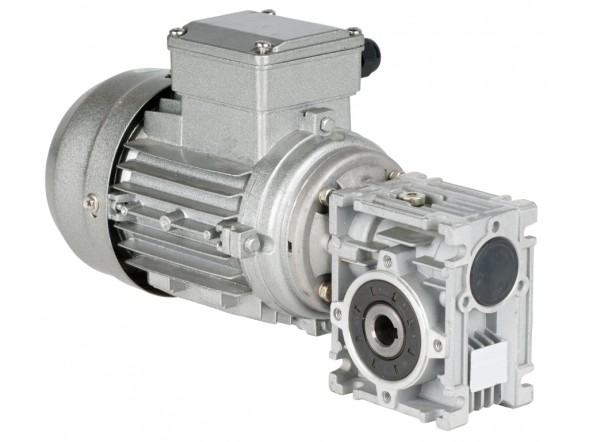

Червячный мотор-редуктор CVR050(i=20)IEC80B14/MS-802-6 0,55-B14 230/400V AC, 900/min, 50Hz, IM B14, F, IP55, n2=45/мин, M2=88Nm, sf-0,9

Червячные м-редукторы CVR — бюджетное решение с высокими показателями надежности и нагрузочной способности.

Мощность привода зависит от типоразмера и мощности электродвигателя, которая варьируется в диапазоне от 0,06 до 15 кВт. Благодаря своей универсальности мотор-редукторы CVR могут использоваться для замены устаревшего оборудования.

Общие технические характеристики червячных мотор-редукторов серии  СRV:

• 11 типоразмеров червячных мотор-редукторов мощностью от 0,06 до 15 кВт;
• диапазон передаточных чисел – от 5 до 100;
• максимальный выходной момент – 1400 Н·м, допустимая радиальная  нагрузка - 16500 Н
• корпус червячных мотор-редукторов серии до NMRV 105 типоразмера изготавливается из алюминиевого сплава;
• корпус  червячных мотор-редукторов 110 – 200 типоразмеров  изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
• зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
• профиль  шлифовки червяка ZI (UNI4760);
• контроль качества Niemann (Fraunhofer Institute for Integrated  Circuits);
• запатентованный  компактный дизайн корпуса червячного  мотор-редуктора;
• корпус червячных мотор-редукторов начиная с 030 типоразмера окрашен  полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со  стандартами DIN 1843.

Модель CRV 063 - наиболее ходовой типоразмер в серии. Одноступенчатый агрегат компонуется электродвигателями IEC, выпускается в двух вариантах исполнения - с фланцами и на лапах.

Маркировка червячного мотор-редуктора

CVR 050 (i=30) IEC71B14 MS712-4

Условные обозначения

• Pn1 - входная механическая мощность
• M2max - номинальный выходной момент
• n2 -выходные обороты редуктора
• КПД - коэффициент полезного действия
• n1 - номинальные обороты двигателя
• i - передаточное число редуктора
• sf - сервис фактор мотор-редуктора
• РАМ - тип соединительного фланца
