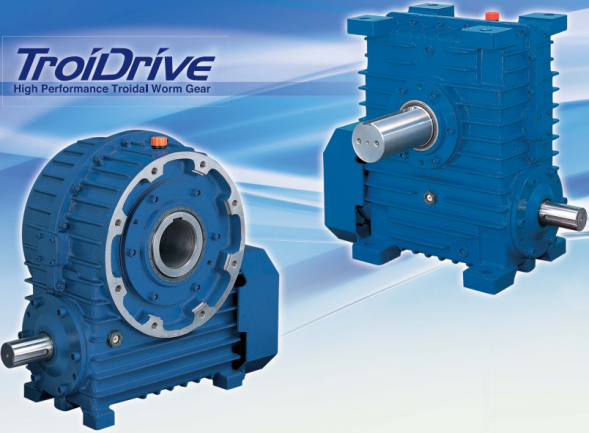

Угловые редукторы Tsubaki серии TD (Troi Drive) имеют червячный механизм передачи энергии одноступенчатой или двухступенчатой конфигурации с высокими показателями мощности. Уникальная вогнутая форма червя дает максимальную площадь для сцепления венца червячного колеса. Они представляют собой высокоэффективные и весьма компактные решения для широкого спектра производственных приложений. Для работы данных редукторов характерна исключительная плавность хода и отсутствие шума.
Ассортимент моделей состоит из блоков с межосевым расстоянием от 125 до 315 мм, диапазон крутящего момента охватывает значения до 47000 Нм. Прочная конструкция с высокой жесткостью, на выходе сплошной или полый вал, два варианта монтажного исполнения: установка на лапы или фланцевое соединение.
Компания Tsubaki имеет в своем арсенале богатый выбор опциональных возможностей и функциональных настроек, для того чтобы обеспечить полное соответствие заявленному проектному заданию для работы привода. Разносторонние технические доводки способные удовлетворить требования различных производственных приложений.
Технические характеристики червячных редукторов Tsubaki серии TD (Troi Drive)
- Передаточное число: 10 - 3600;
- Количество ступеней: 1, 2;
- Номинальный момент: 700 - 47000 Нм;
- Мощность мотора: 0,05 - 169,1 кВт;
- Скорость мотора: 100 - 1750 об/мин.
Типоразмеры редукторов Tsubaki серии TD
Тип редуктора | Коэффициент редукции | Макс. момент, Нм | Мощность мотора, кВт |
одноступенчатые | |||
TD125 | 10,25 - 63 | 1112 - 4861 | 1,0 - 21,0 |
TD150 | 10,25 - 63 | 1717 - 7764 | 1,5 - 32,3 |
TD175 | 10,25 - 65 | 2392 - 7903 | 1,9 - 44,9 |
TD200 | 10,25 - 63 | 3174 - 11138 | 2,7 - 59,6 |
TD225 | 10,25 - 60 | 4156 - 17542 | 4,3 - 78,0 |
TD250 | 10,25 - 62 | 5421 - 22646 | 5,4 - 101,6 |
TD280 | 10,25 - 61 | 8083 - 30110 | 7,1 - 125,7 |
TD315 | 10,25 - 62 | 13723 - 46790 | 10,8 - 169,1 |
двухступенчатые | |||
TD125 | 102,5 - 3780 | 1900 - 3889 | 0,05 - 4,04 |
TD150 | 102,5 - 3780 | 2688 - 6166 | 0,08 - 5,63 |
TD175 | 102,5 - 3900 | 4524 - 7903 | 0,09 - 9,36 |
TD200 | 102,5 - 3780 | 7462 - 11138 | 0,13 - 15,33 |
TD225 | 102,5 - 3600 | 7520 - 17542 | 0,20 - 15,39 |
TD250 | 102,5 - 3720 | 11238 - 22646 | 0,24 - 22,82 |
TD280 | 102,5 - 3660 | 15895 - 31110 | 0,31 - 32,11 |
TD315 | 102,5 - 3720 | 15957 - 46790 | 0,47 - 32,13 |
Купить червячные редукторы Tsubaki серии TD (Troi Drive), узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
