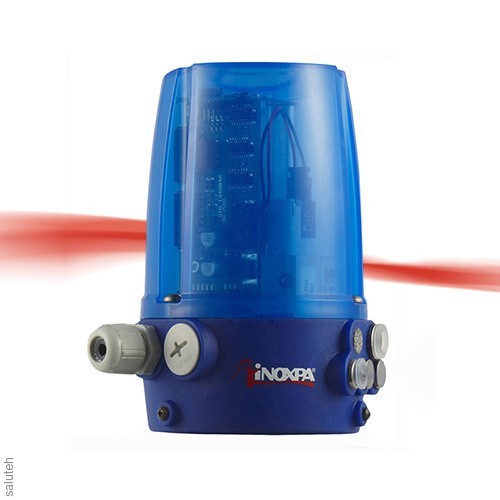

C-TOP+ представляет собой контрольное устройство, предназначенное для обеспечения оптимального контроля за клапанами INOXPA. Данные устройства совместимы с большинством систем, автоматизированных посредством ПЛК, с цифровой системой коммуникации.
C-TOP может быть установлен на любой клапан в процессах индустрии напитков, пищевой и биофармацевтической промышленностей.
Принцип работы
Контрольное устройство C-TOP+ включает в себя механизмы сигнализации и управления для контроля за клапанами с пневмоприводом.
Функции данного контрольного элемента:
• Пневматический и электрический контроль
• Датчики положения с обратной связью (feedback)
Устройство монтируется на пневмоприводе клапана. Для управления клапанами устройство получает сигналы с котрольной панели или ПЛК и посылает сигналы о состоянии / положении клапана на ПЛК или на контрольную панель.
C-TOP+ располагает 3 сигнализационными светодиодами (в зависимости от конфигурации), указывающими на позицию клапана. Четвёртый LED (белый) указывает на то, что устройство находится по напряжением.
Конструкция и характеристики
C-TOP отличается простой, модульной и прочной конструкцией, что гарантирует максимальную гибкость при монтаже. В зависимости от версии устройство располагает до 3 электромагнитных клапанов 3/2 (NC) и 3 датчиков. При необходимости можно подключить дополнительный внешний электромагнитный клапан и внешний датчик.
Датчики активируются бесконтакно магнитом, установленным на регулирующем стержне. Датчик может быть двух типов: “magnetoresistivе” или “magnetic reed” и активируется бесконтактно посредством мигнита в зоне контроля за валом.
Все C-TOP+ могут быть настроены согласно требованиям заказчика.
Материалы
Колпак: Полипропилен
Корпус: Армированный полипропилен
Основание: Армированный полипропилен
Прокладки: EPDM
Винты: Нержавеющая сталь
